謎のスピーカー「SK-185」を入手した。このメンテナンスの内容を記しておく。
入手経緯
スピーカーなんて持ち運ぶつもりで来店していないので、手提げ袋に入れて持ち歩かなければならなかった。薄っぺらいビニールの袋に入れられた何の養生もされていないスピーカーを、なんとか傷を付けず持ち帰ったのだった。
詳細不明のスピーカー

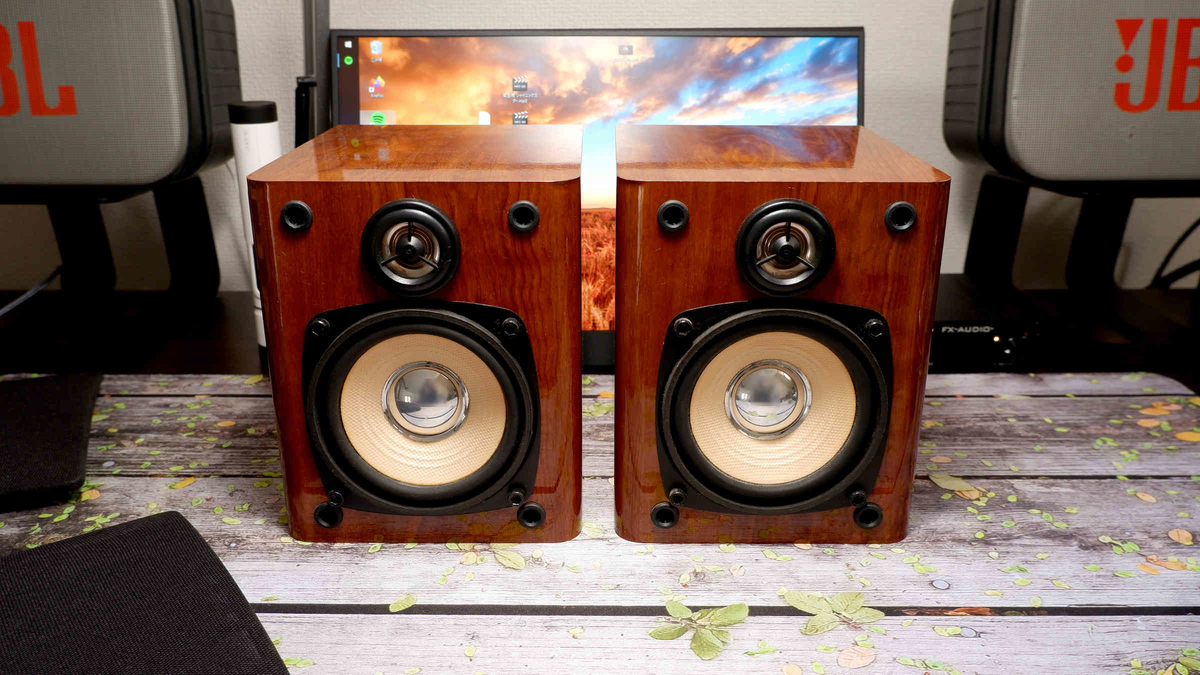

このスピーカー、まず見た目がONKYOらしくない。6面すべてが鏡面仕上げの木目シートが張られていて、さすがに高級路線の質感には届かないけど、民生機のオーディオコンポ用のスピーカーにしては豪華。

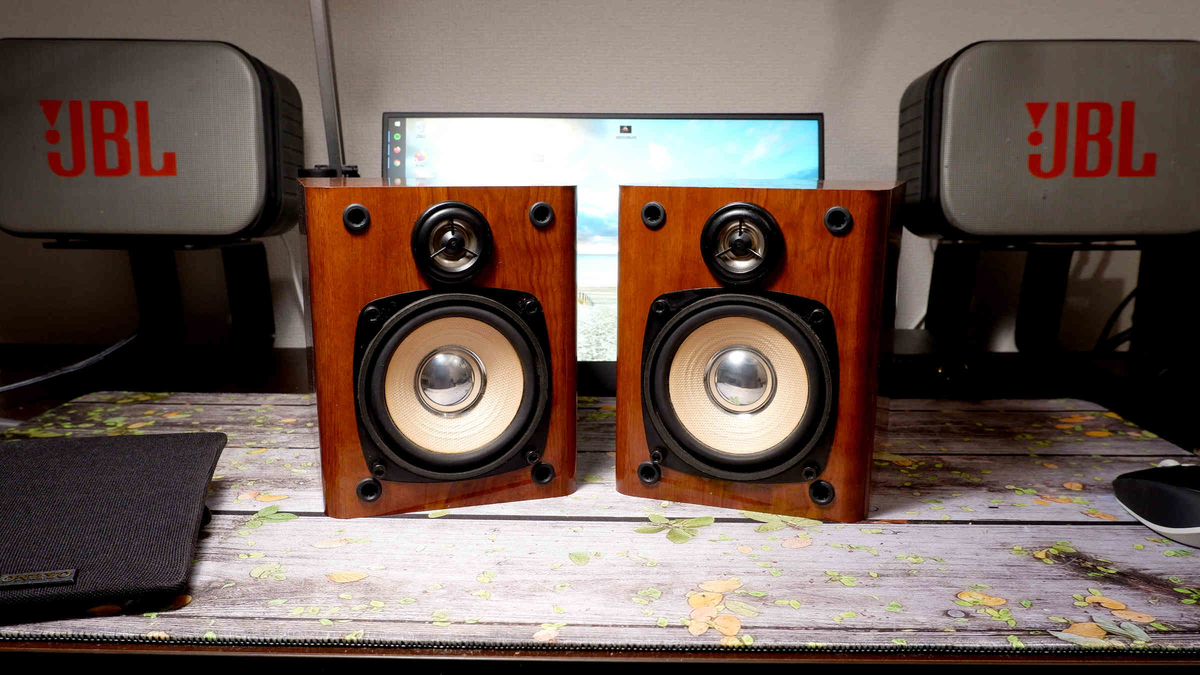

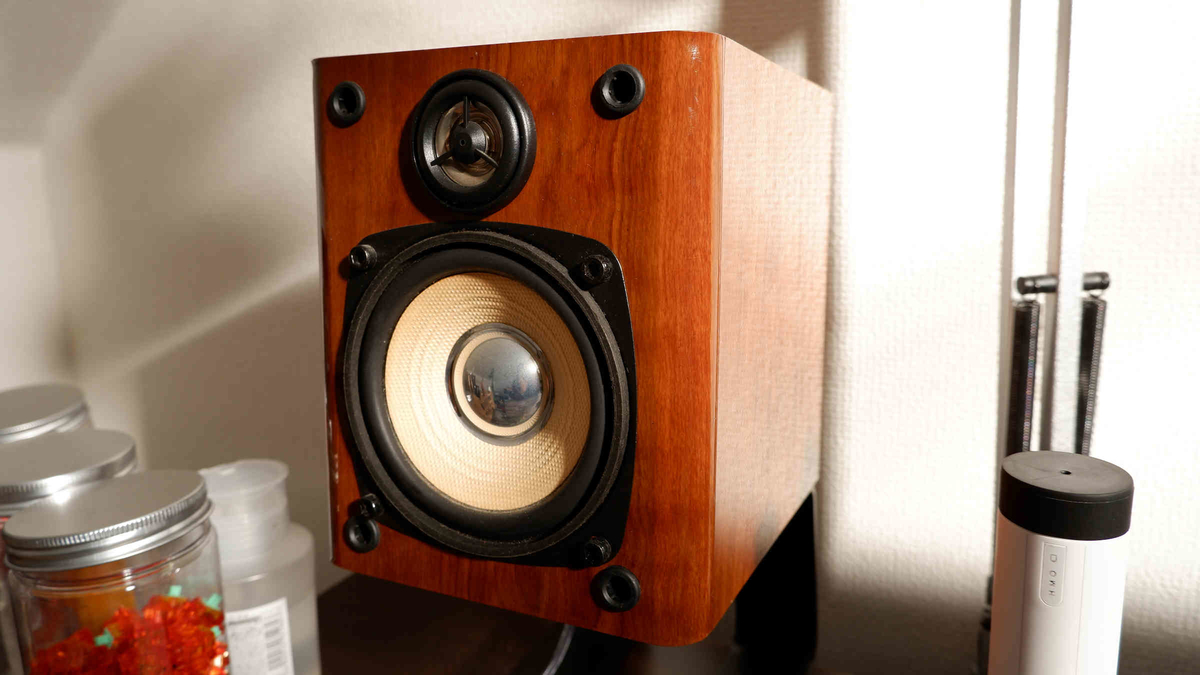

スタンドに乗せてみた

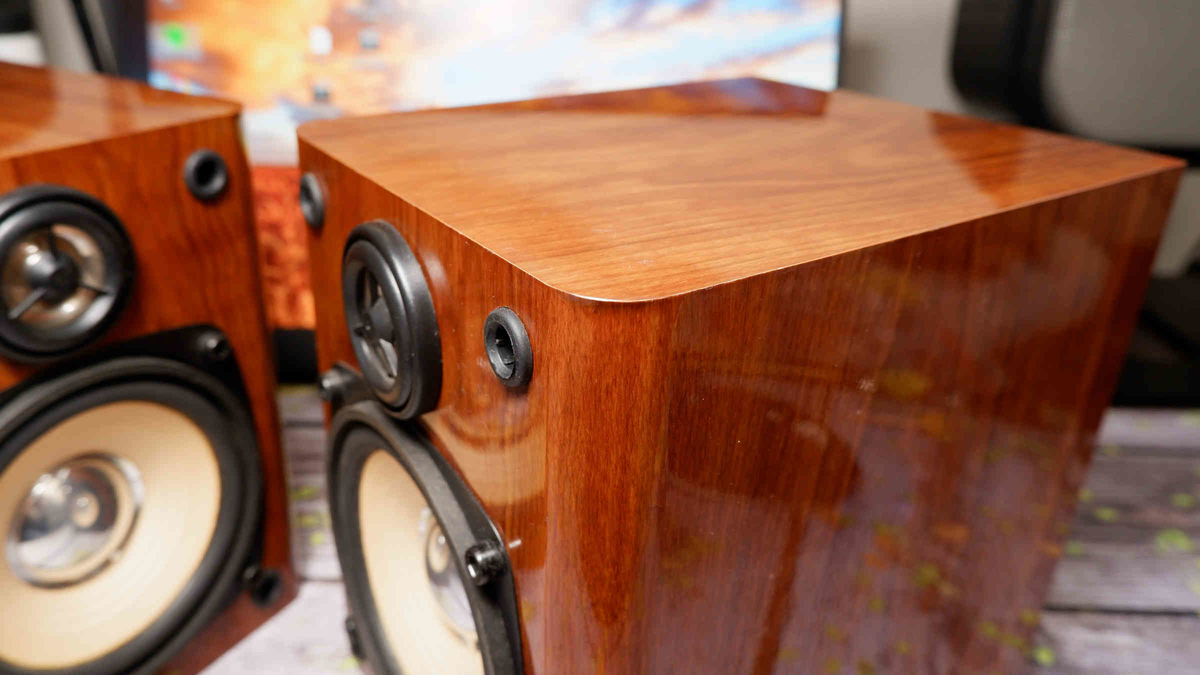

前面から両サイドにかけてR加工まで施されている
前面保護ネットにメーカーエンブレムがなければ、ONKYO製とはわからない。
幅約142mm、高さと奥行きが約170mmというコンパクトな筐体。
立方体に近いエンクロージャー
一見はサテライトスピーカーのサイズ感だけど、本体にはブラケット類を取り付けられるようなネジ穴や金具は一切無い。型番もサラウンドAV機器用のそれではなく、スピーカー単体に付せられるもの。

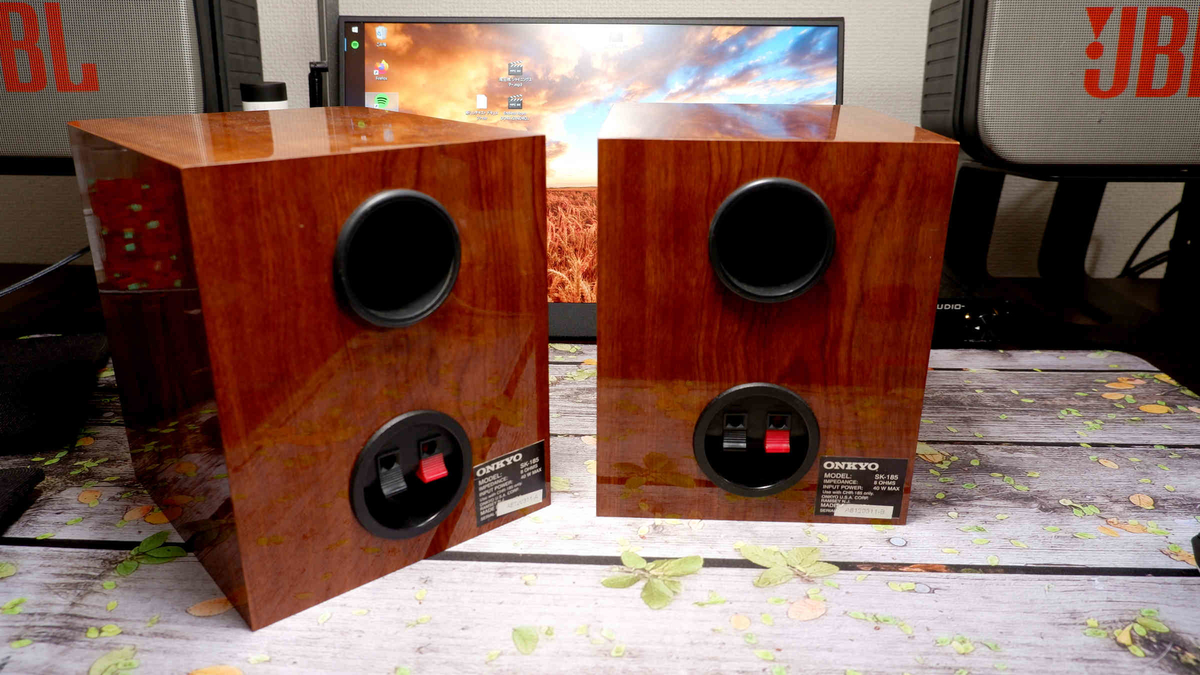

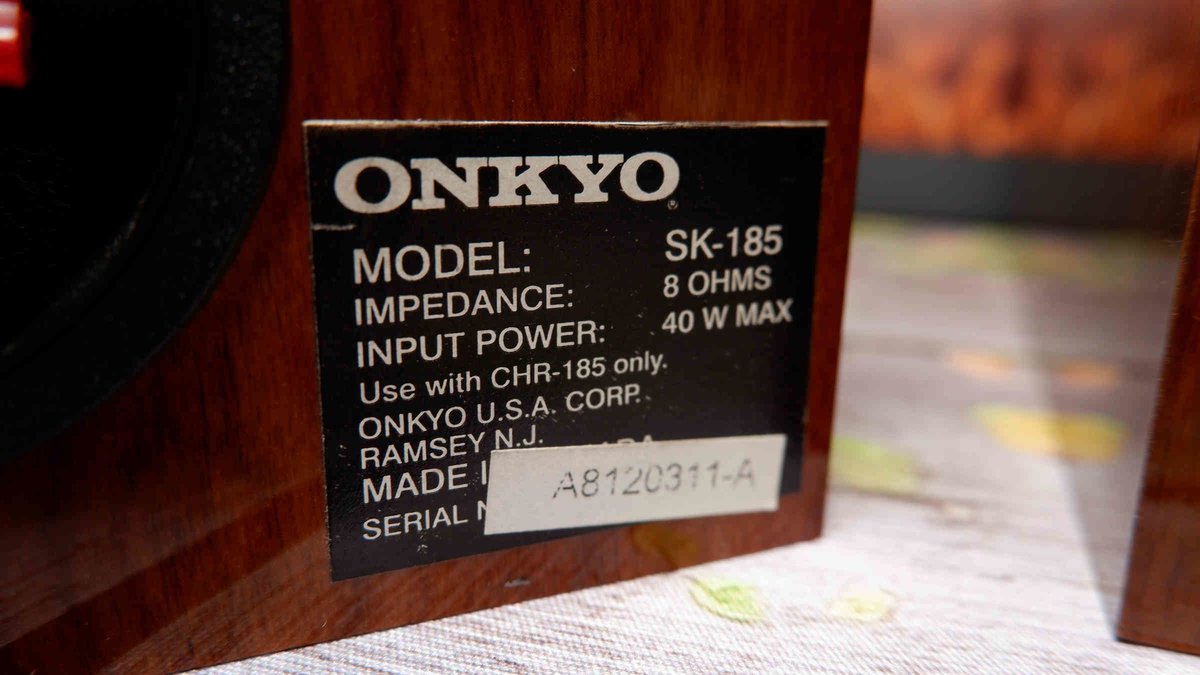

背面の銘板に「Use with CHR-185 only」とあるとおり、CDチェンジャーレシーバーのCHR-185に接続されるスピーカーらしい。
「SK」で始まる型番の製品がそもそも少ない
しかし調べられる限り、当時のメーカーのカタログを見ても、このスピーカーは影も形も無い。CHR-185も単体販売みたいだし。
ヨーロッパ諸国向けの古いカタログにも載っていない。なぜBOOKOFFにあったのかも含め、謎のスピーカーだ。
改修前の音
いつものように、数年メインで使用しているYAMAHAのAVアンプ「RX-S602」に接続。ケーブルは前回から引き続き「BELDEN 8470」とした。
意外にも中低音が出る。
中音域は厚く、前に出てくる。低音域はさすがに高めではあるものの、十分な量が出ている。見かけによらず元気なキャラクターだ。
バスレフポートが効いているのかも
反面、高音域はあまり出ていない。これは単純に、ツイーターからの出音が小さいような鳴り方。2WAYスピーカーならもうちょっと出ていてもいいな。
上下左右の音場感は一般的。定位もそこそこ。
ただ、重量が軽いからなのか、ヘンな共鳴音がある。エレキベースの特定の音だけ盛大に出てくるので、ソースによっては違和感がある。
とはいえ、もっとチープな音なのかと思っていたけど、普通に聴けるレベルではある。クラシックよりEDMが得意というのも、見た目とのギャップがあって面白い。
分解
内部を見てみる。

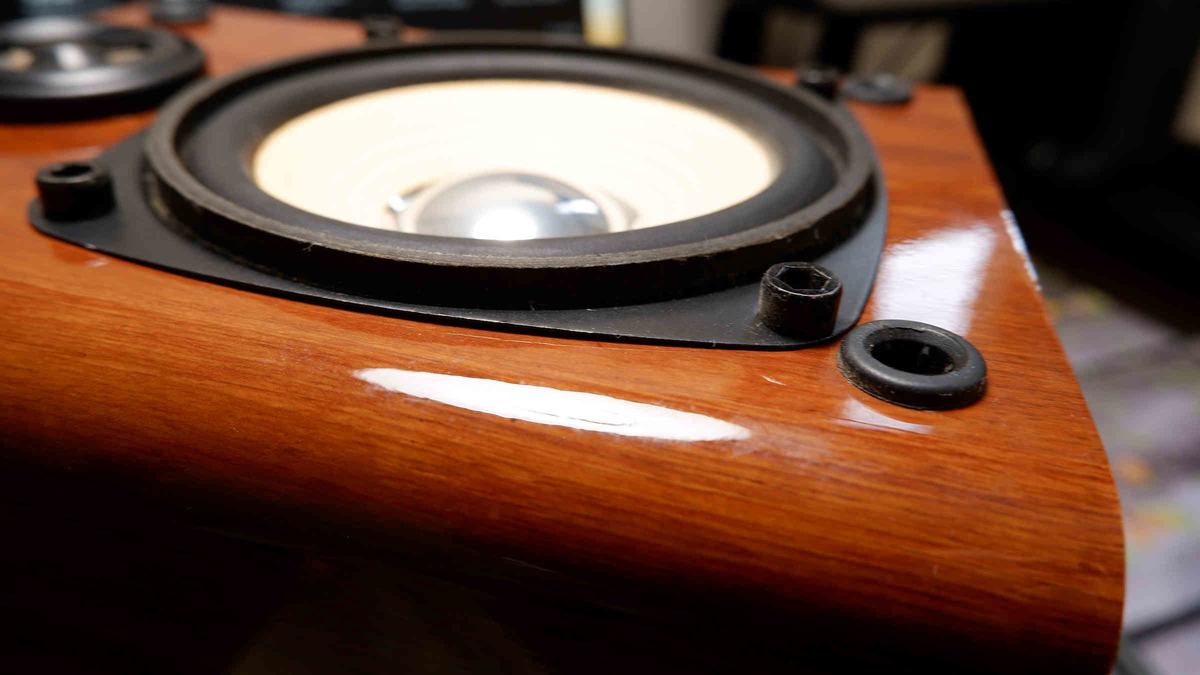

ウーファーは前面に六角穴のネジ4点で留まっている。
ベースは金属製
最近導入したベッセルのボールグリップドライバーで外す。このドライバーは力を入れやすくてよい。

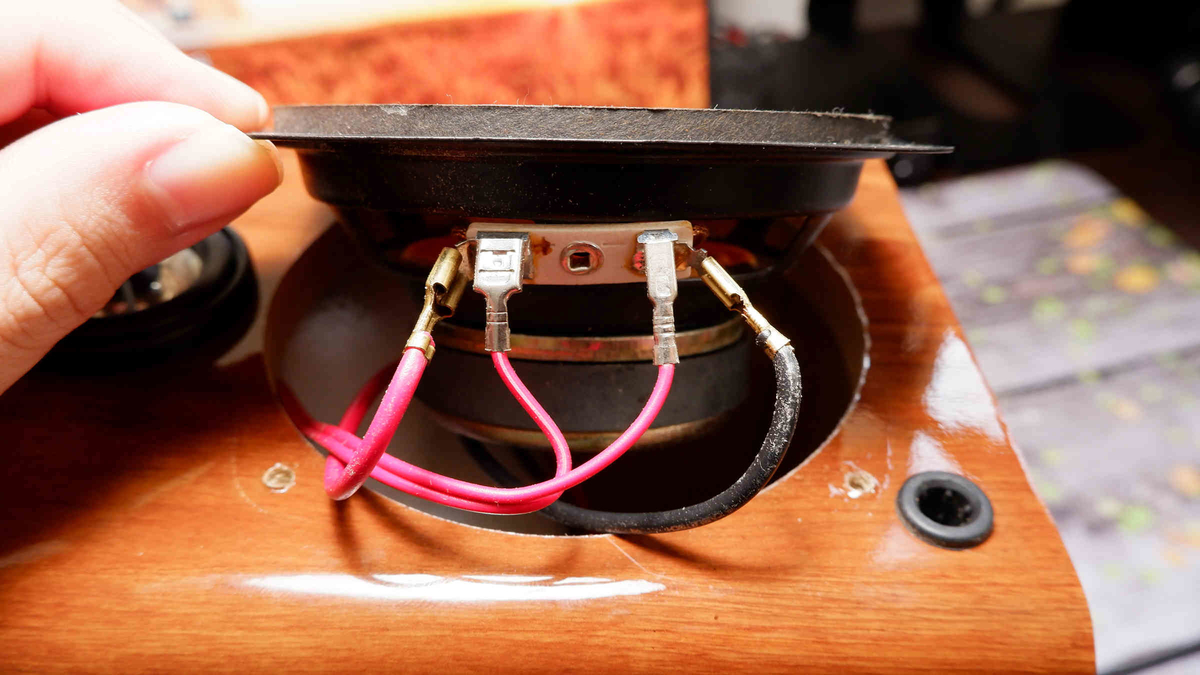

向かって左側に端子があり、ターミナルポストからとツイーターへの送り配線が繋がれていた。
ウーファー。「4RWS-6-1-WK60-11」
ツイーター用はなぜか黒がプラス線

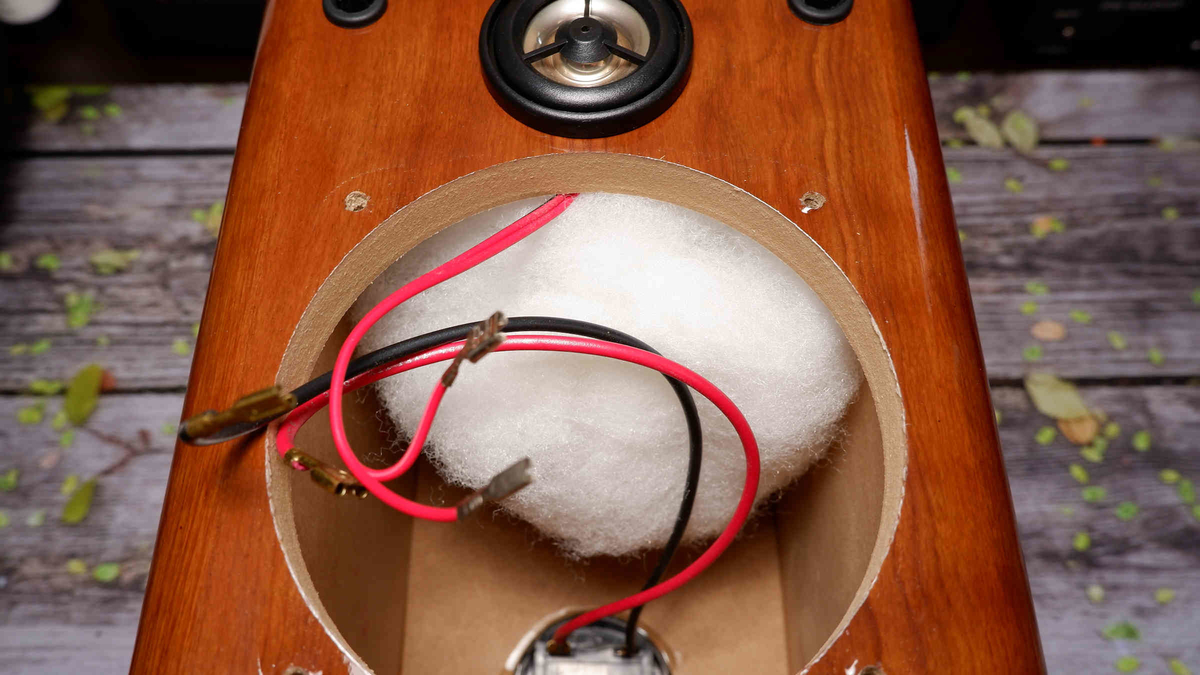

エンクロージャー内にネットワークは無く、背面のバスレフポートを塞ぐように吸音材が詰め込まれていた。特に固定はされていない。
化学繊維の硬めの綿
この吸音材、もう一つのほうは全然違う入れ方をされていた。結構適当らしい。
エンクロージャーの素材は、ハードボードに近い目が細かめのファイバーボード。厚みも1cm以上あり、しっかりしている。

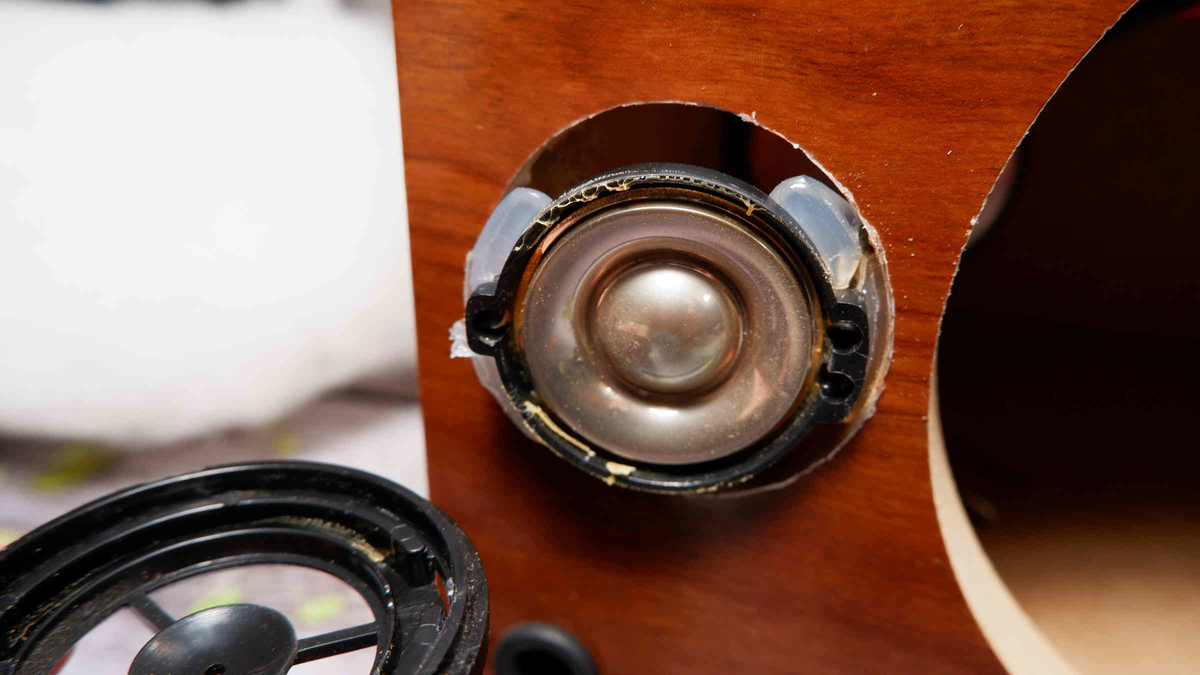

ツイーターの固定は、なんと接着剤。エンクロージャーの内部で上下2点をホットボンドのようなものでくっつけてあっただけ。

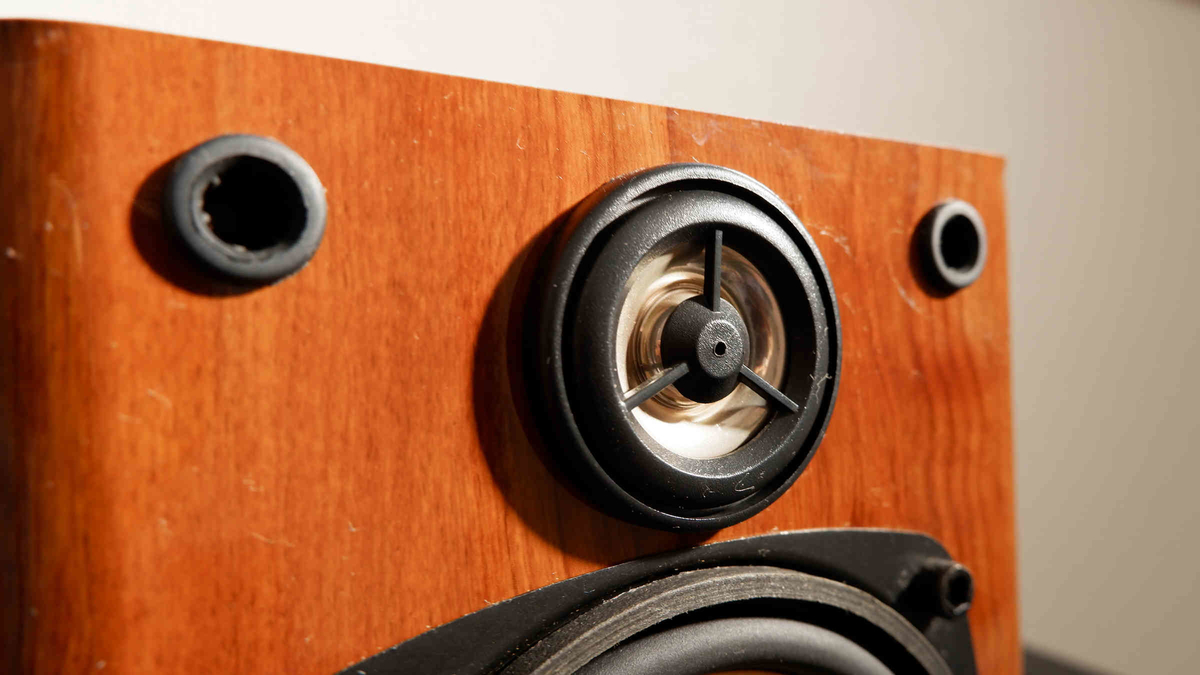

前面の樹脂製プロテクターも接着剤で貼り付いていた
ウーファー孔から手を突っ込み、内部からゆっくり押し出す。
ツイーターは小さな金属製振動板が付いたペラペラなもの。

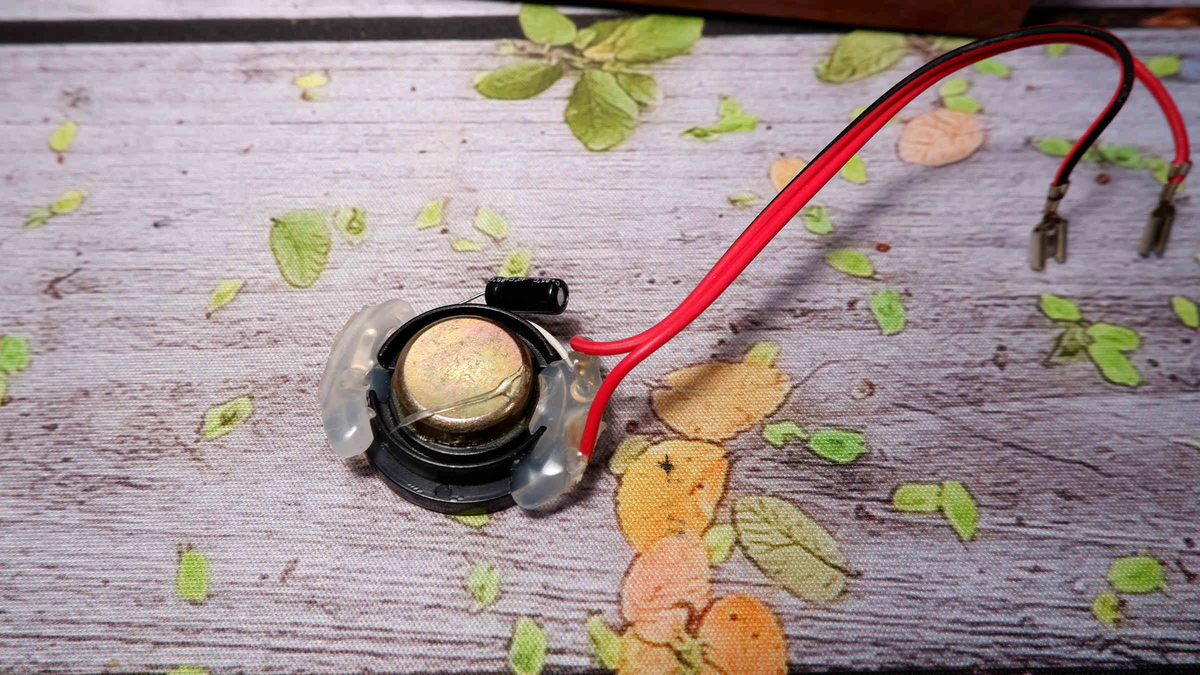

謎のツイーター裏面
型番等の印字は一切ない。
リファイン
シンプルなスピーカーなので、おのずと手を入れる場所は限られる。

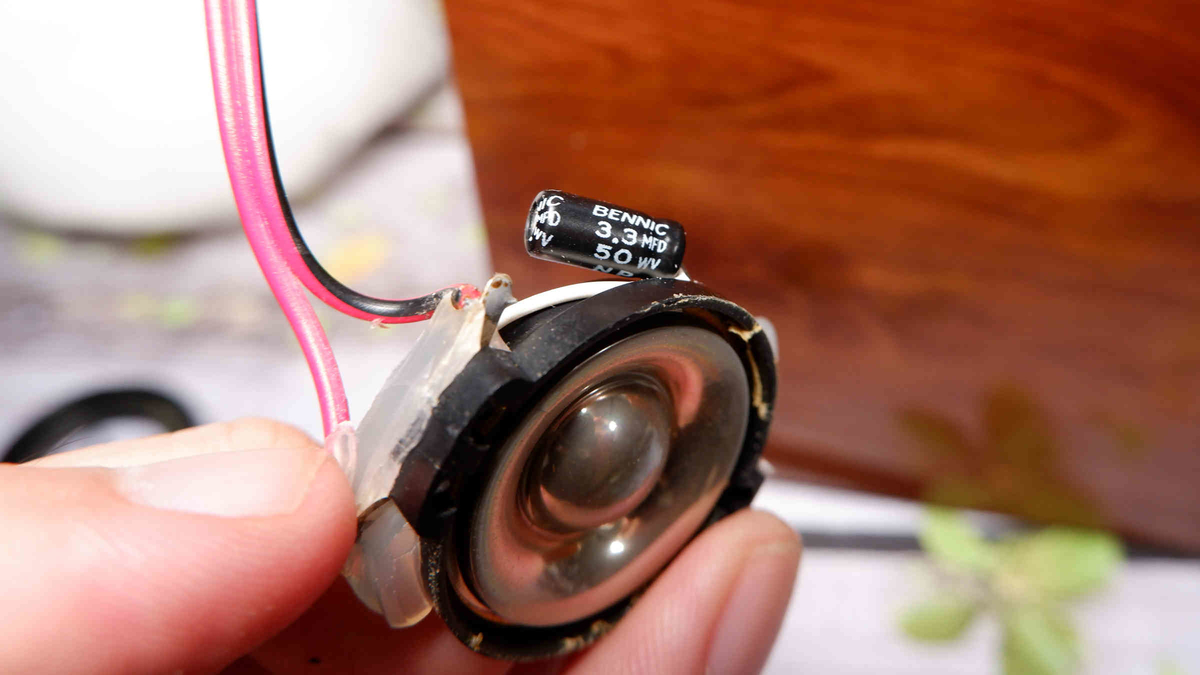

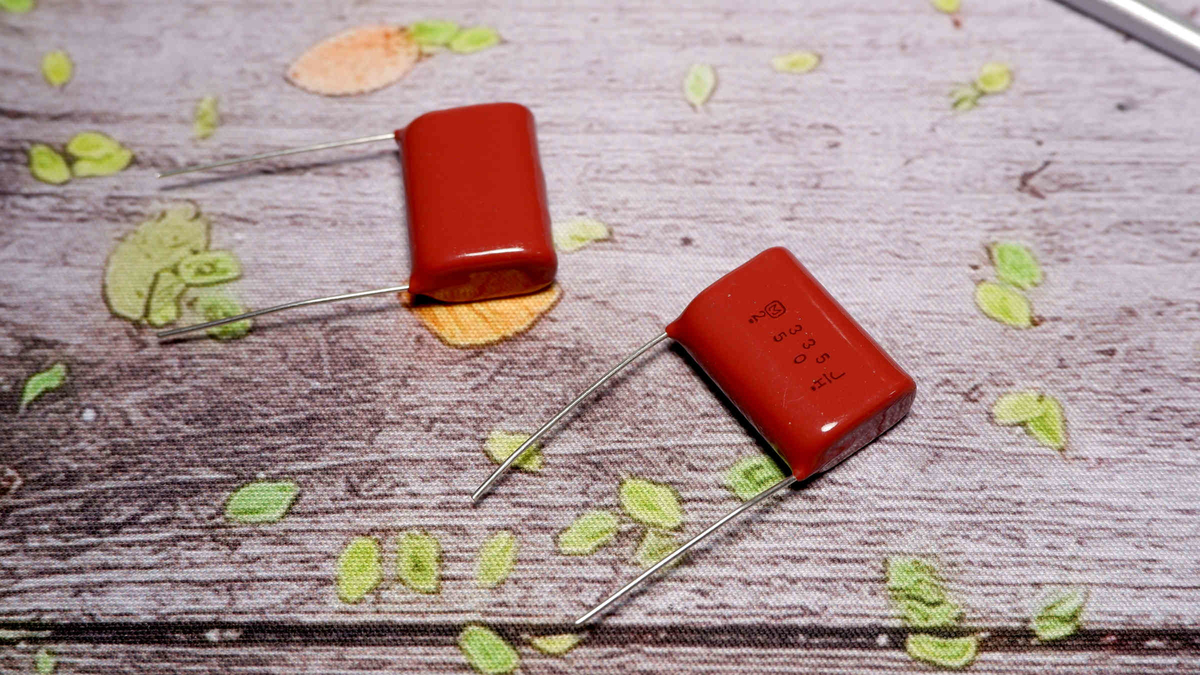

ツイーター用コンデンサーは、最近入手したPanasonic製メタライズドPETフィルムコンデンサー「ECQE」に交換。
オーディオ用ではないけど、アルミ電解よりはるかにマシ
また、ウーファーからツイーターまでのケーブルが縫い糸のような極細のものが使われており、簡単に引き千切れてしまいそうだったので、一般的なPVC0.75sqケーブルに引き換える。
はんだ部に接着剤を盛るのは止めてほしい……
ついでに、バインディングポストも既存のプッシュ式からバナナプラグ対応品に交換。

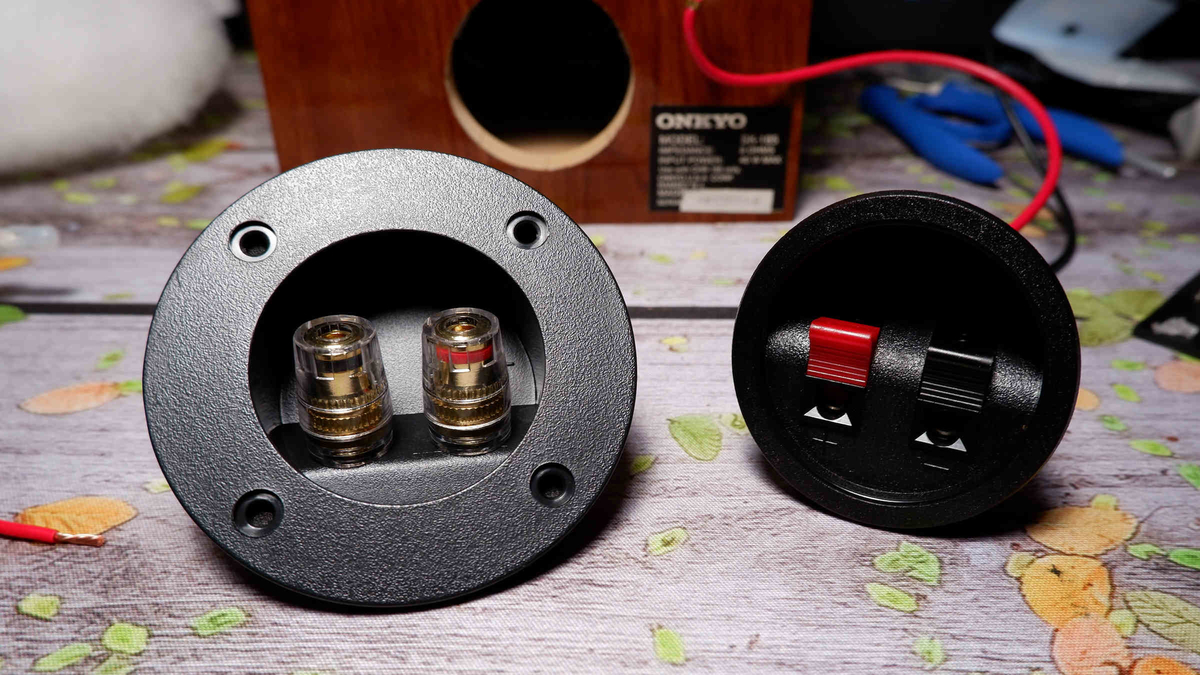

左が新しいポスト
こちらも筐体内部で接着剤で固定されているだけなので、力業で引き抜く。新しいバインディングポストは、背面でネジ留め固定。
これだけでも様になる
ウーファーまでのケーブルは、OFCスピーカーケーブルに引き換える。
吸音材は、バスレフダクトをぐるりと一周するような配置に変更し、接着剤で固定する。
吸音材の配置は、毎回迷うんだよな
吸音に関しては、ミクロンウールを別途購入して、量を増してやってもよかったかもしれない。
仕上げとして、金属製スパイクタイプのインシュレーターを用意して、底部に捻じ込もうかとも考えたけど、外見上なんとなくアンバランスな気がして見送った。
改修後の音
空気録音したものを動画にまとめている。改修前後の音が一定間隔で切り替わるようになっている。
さて、手を加えた後の音は、高音域がしっかり出るようになった。
これはフィルムコンデンサー化しているので当然だ。音数が少ない音源ソースだと、その効果が如実である。
ただし、あまり質の良い高音ではない。耳をつんざくようなキンキン鳴りはしないものの、金属っぽさがあってちょっとチープ。とはいえ、改修前と比べれば雲泥の差である。
むしろ、これが本来の音だ
おかしな共鳴についても、完全ではないもののだいぶ抑えられた。これは吸音材の再配置がうまく機能してくれているのだろう。高音域が改善され、全体のバランスが良くなったのもある。
まとめ
Amazonなんかでよく見かける、安価ないわゆる"中華アンプ"との組み合わせが、相性良さそうだ。デジタルアンプの無機質な音と、なんとか量感を持たせようとするSK-185が、音楽鑑賞的にうまいこと釣り合ってくれるように感じる。
中華アンプ+モバイルモニター+低スタンドの組み合わせ
また、このコンパクトな筐体で2WAYであり、見た目も美しくインテリアとしても置きやすい。まさにデスクトップ向きといえる。
インシュレーターの敷き方を研究すれば、さらに良い音を出してくれるだろう。
終。
