ヤマハのブックシェルフ型スピーカー「NS-U50」を入手し、補修と音質の調整をしてみた。その備忘録。
ちょっと気になっていたスピーカー
ヤマハのスピーカーに手をつける。「NS-U50」という、細身のブックシェルフ型スピーカー。
1999年に発売の安価なパッシブスピーカーである。同時発売のマルチメディアアンプ「RP-U100」とセットで使用する想定だったようだ。
パソコンとUSB接続することのできる小型アンプと、ディスプレイ横に置いても邪魔になりにくい細身の2chスピーカーという、今ではありふれた構成のデスクトップオーディオがWindows98の時代に存在した事実は、なんとなくほろ苦い思いがする。かつてのソーテックの「AFiNA AV」よりも前に登場しているあたり、このテの製品の嚆矢だったのではないか。
このスピーカーは、以前からいくつかの点で興味を引かれていた。ひとつは積んでいるドライバーユニット。同じヤマハの「NS-10MM」と姿が似ていることから、ドライバーを別の筐体に載せ替えたのかまったくの別物なのか。いまひとつは、前面のネット。見た目にはバッフルに固定されて外すことができないようだけど、はたして着脱可能なのか。
外観
専用スタンドによって、筐体全体がやや上方向を向く仰角となるのが特徴。
横幅が11cm程度しかない縦に長い直方体のエンクロージャーとスタンドによって、だいぶスッキリした印象の外観だ。
外装は明るいブラウンの木目調シート。この仕上げは、NS-10MMなどにある「MC（チェリー）」とは別物で、あちらよりも色味が淡く、エンボスが控えめ。表層の触感もサラサラしている。
背面のコネクターユニットはスナップイン式で、NS-10MMと同じものが採用されている。
スタンドは樹脂製。ただし、底面に金属製のプレートが設けられていて、それが床面との接触面となる。
エンクロージャー底面の埋込ナットにネジ固定されており、ネジ二本を外すだけで容易に分離可能。
整備前の音
低音が出ないなァ、というのはなんとなく予想できていたからいいとして、中高音がどもるのはなんだろう。
早々にリスニングを切り上げ、周波数特性を見てみる。ツイーター軸上50cmの収音。5回収音の平均値。
クロスオーバー周波数付近で明確にディップ。けだし、ネットワーク回路がNS-10MMと同じ設計とみる。ヤマハのスピーカーの音は好きだし、コストパフォーマンスが良好な製品も多いと感じているけれど、かえすがえすこのチューンの意図はよくわからない。
スタンド
作業の前に、スタンドは筐体から外しておく。
金属製のプレートもネジを外せば分離できる。内外ともに汚れているので、整備前にここだけ洗浄しておく。
バッフル
ネットを外す
なにをするにも前面ネットを外さないことには始まらない。伸縮性のある化繊のネットなので破けにくいとは思うけど、角（すみ）からおもむろにフレームを持ち上げる。
ダボは8点。一応、引き抜くことはできるものの、ダボに接着剤が使われているあたり、やはりユーザー側で取り外すことを想定していないようだ。

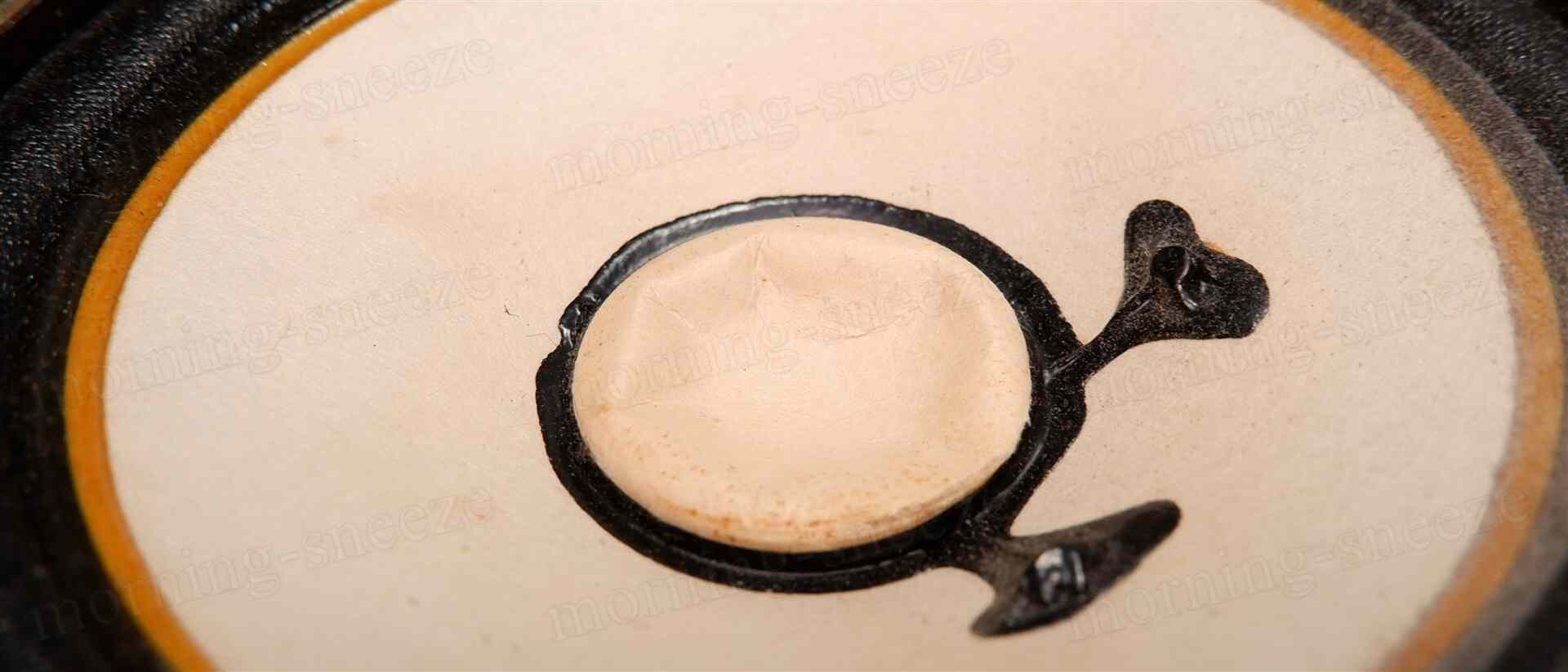

これまでほとんど見えなかったウーファーは、センターキャップが潰れている。
たしかに伸縮性のあるネットではあるから、ネット越しに振動板に触れることができてしまう。そうだとしても、雑に扱わないかぎりはここまでにはならないと思う。
また、潰れているかどうか、ネットを外さなければわからないというのも嫌らしい。

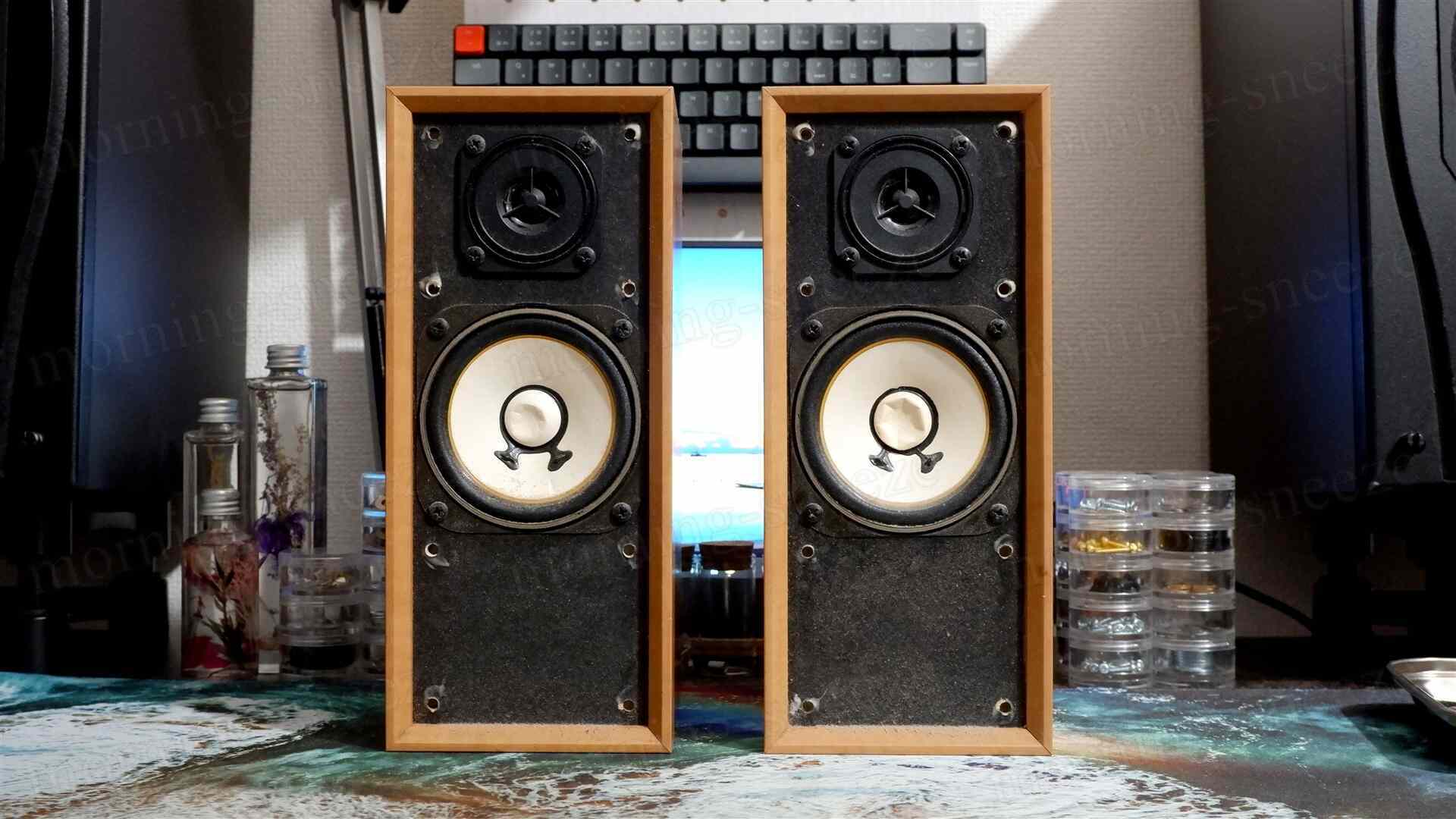

バッフル正面

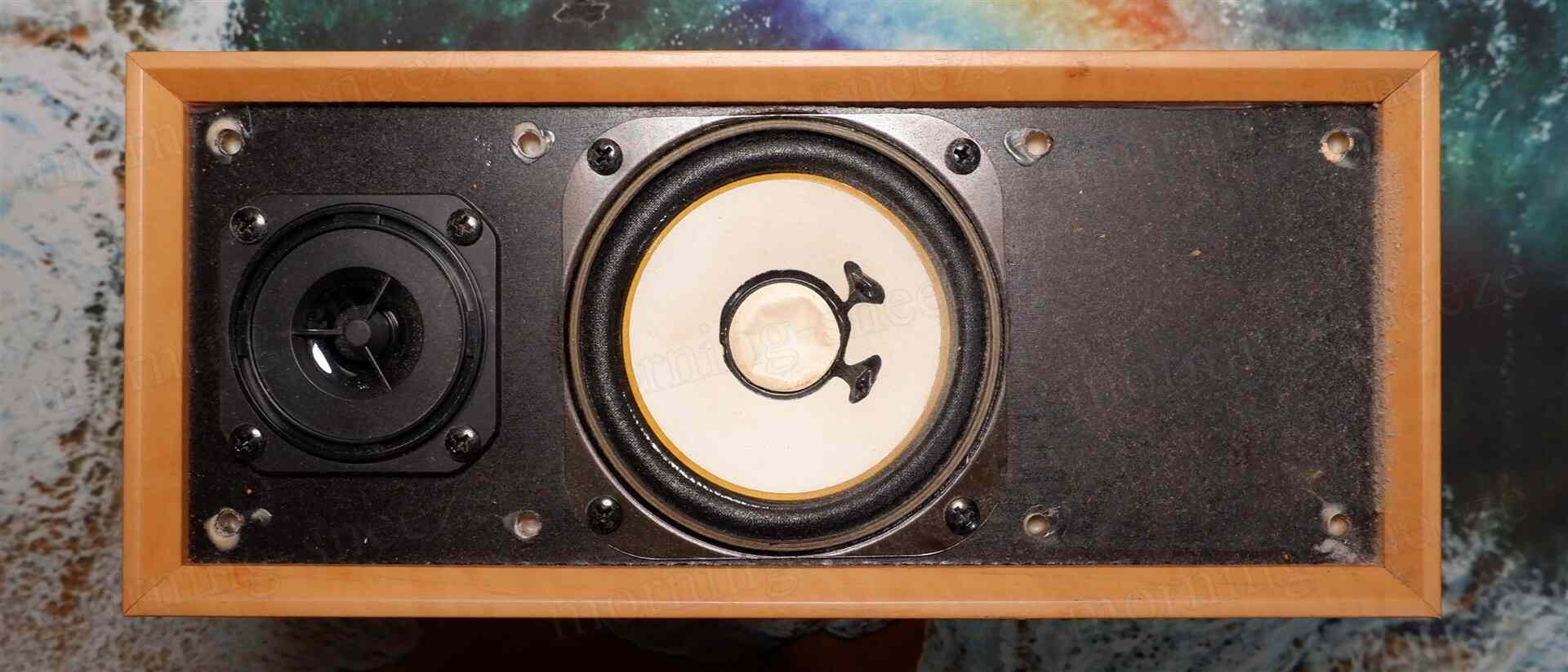

ネットの無いバッフルを正面から見る。
だいぶ埃っぽいものの、清掃すれば問題ないだろう。
じつは、前回制作したウッドルーバーを、このスピーカー用にも作るつもりでいた。縦に長いバッフルだと格子が映えそうだと思っていたから。しかし、取り外したネットを洗浄してみると、思いのほか綺麗によみがえったので、今回はオリジナルのネットを再利用することにする。
内部
とりあえず分解していく。
見えているプラスネジを外していくだけ。
平形端子
ただ、ドライバーのケーブル接続部である平形端子に接着剤が併用されていて、引き抜けない。それも、なぜか片方のスピーカーのみ。
このままでは接着剤の除去が手間なので、ケーブルを切ってから平形端子のほうを破壊して取り除く。
ドライバーユニット

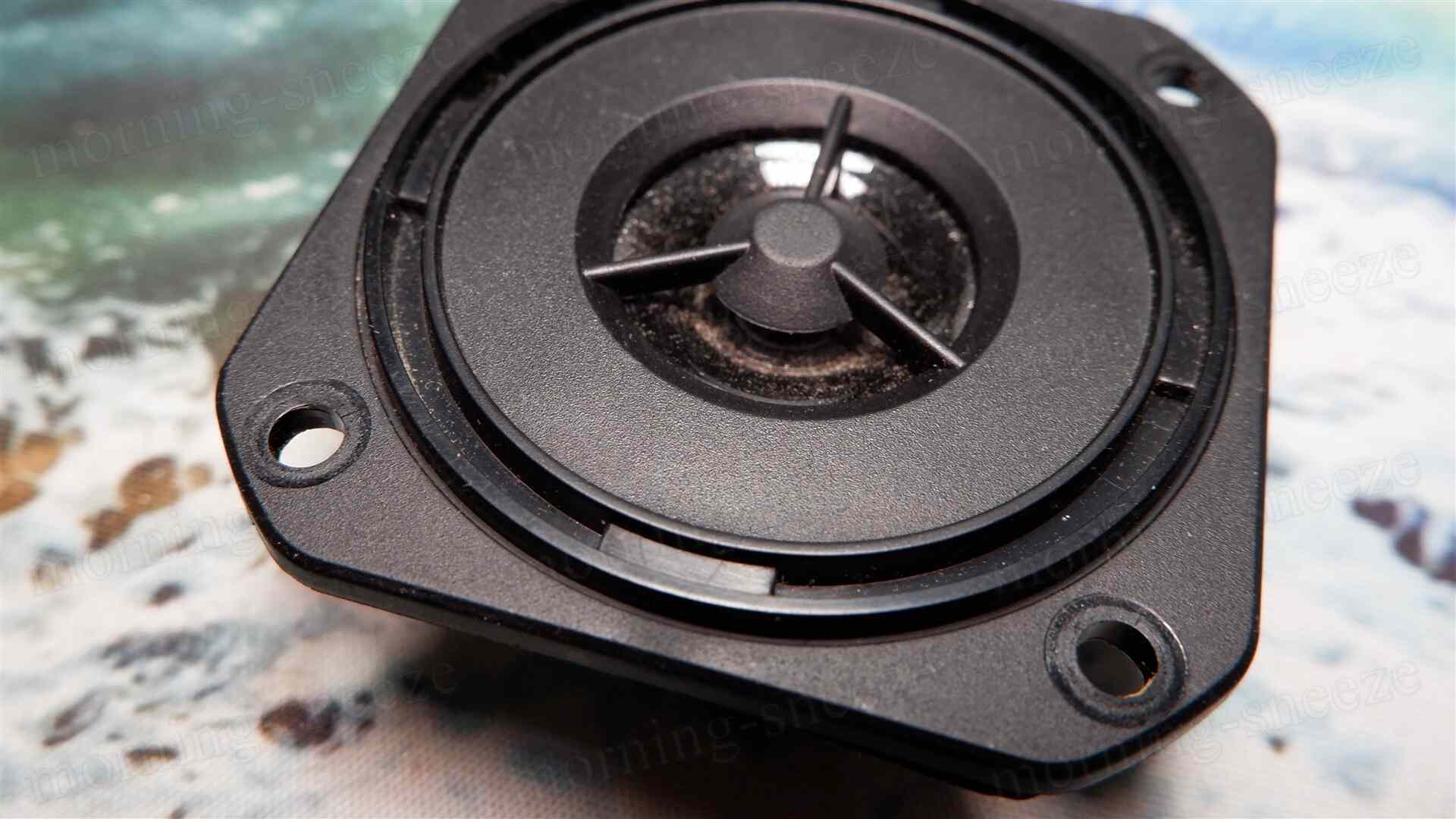

ウーファーはホワイトパルプの9cmコーン。ツイーターは2.5cmの俗に言うバランスドーム。
ふたつのドライバーは、一見ではNS-10MMなどに採用されているものと同一にしか見えない。ウーファーはフランジ部に樹脂製のカバーが無い、ツイーターは金属製のグリルネットが無いという違いはあるものの、それ以外の構成パーツは共通に見える。
ただし、型番はいずれも異なっている。一応、このスピーカー専用のユニットということだろうか。
音質面でなにかしらのチューンが成されているのかなどは、わからない。

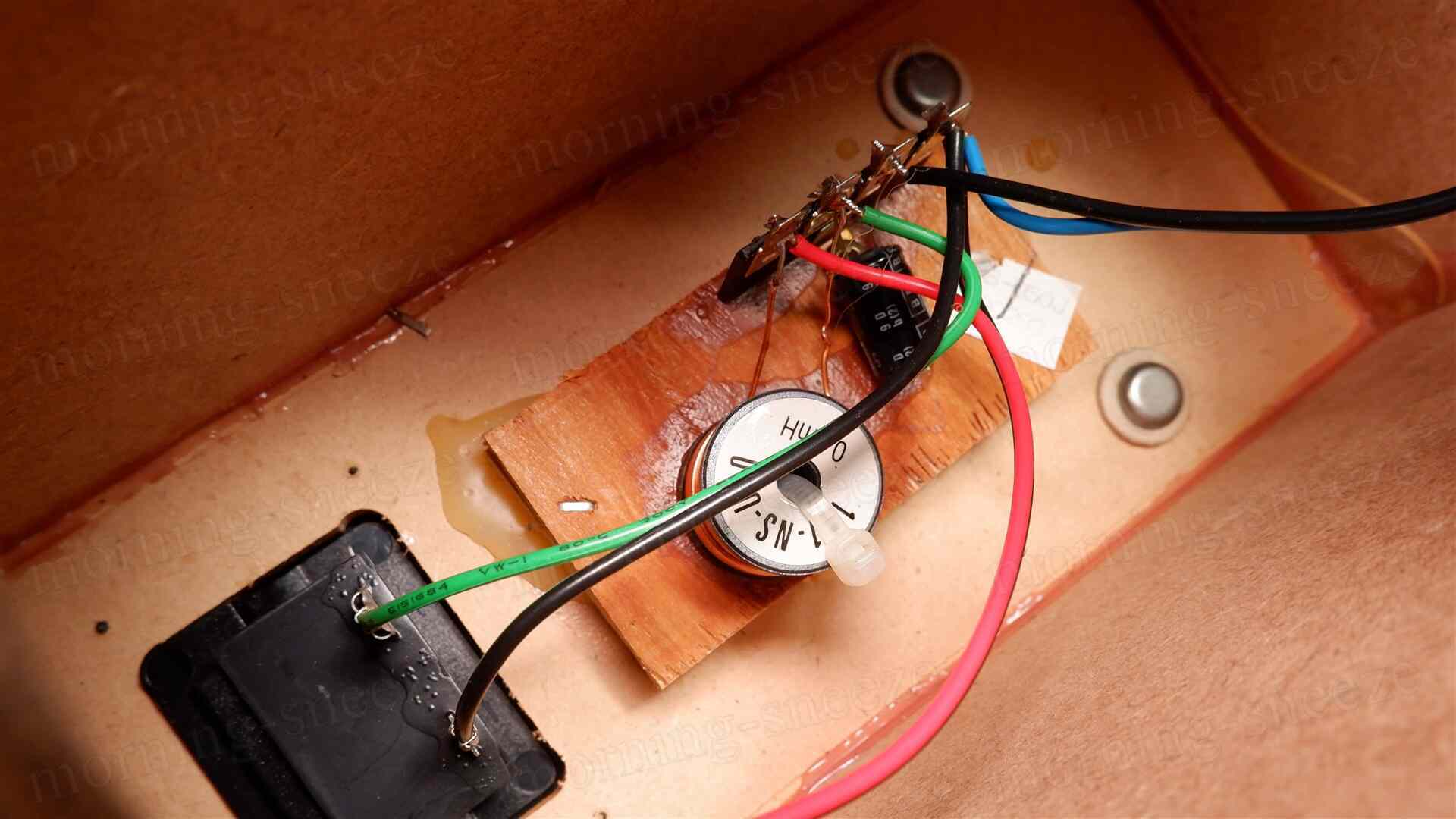

ディバイディングネットワーク
ディバイディングネットワークはNS-10MMと同じものであり、予想は的中。
合板の架台、ラグ板、パーツの定数、配置など、すべて一緒。異なるところといえば、コアコイルにラベルシールが貼ってあることくらいか。
ドライバーを含め、NS-10MMをベースに設計している認識でよさそう。

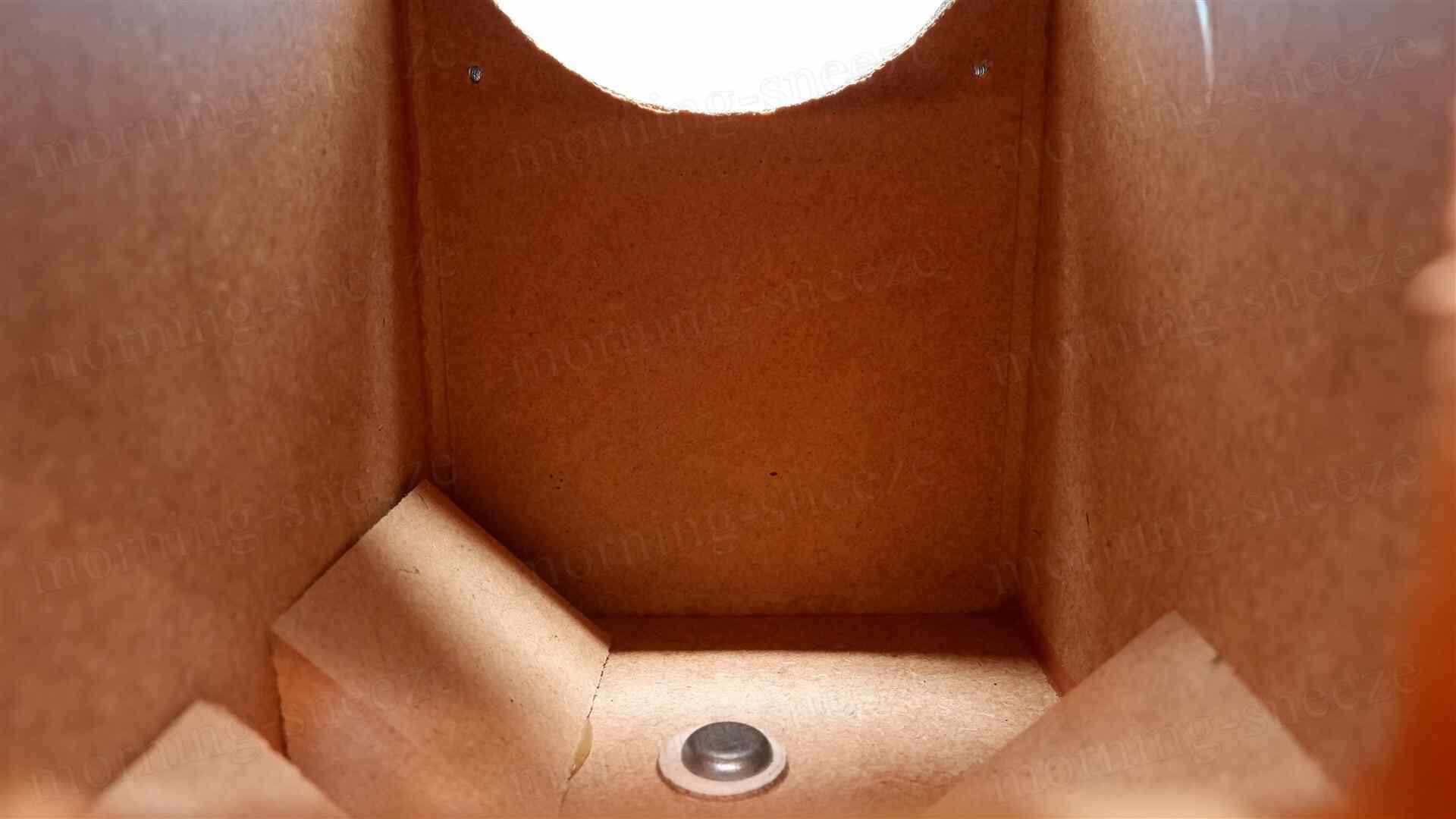

エンクロージャー
封入されている吸音材はゼロ。筐体は総MDFで特筆すべきことはない。
ただ、前面ネットが付く部分は角面となっており、ネットを取り付けたさいに外縁が細くなって見栄えが良くなる工夫がなされている。
整備
方針
前面のネットは、当初はマグネット着脱式に改装しようかと手法をいくつか模索したものの、手間をかけてまでする必要もない気がするので、やめる。
バスレフダクトの新設
パイプを新たに設ける場合、いつもは見栄えを気にして専用品を使っているけど、今回は基本的に目視できないものになるので、自作スピーカーでは定番の塩ビ管を使った簡素なものにしてみる。

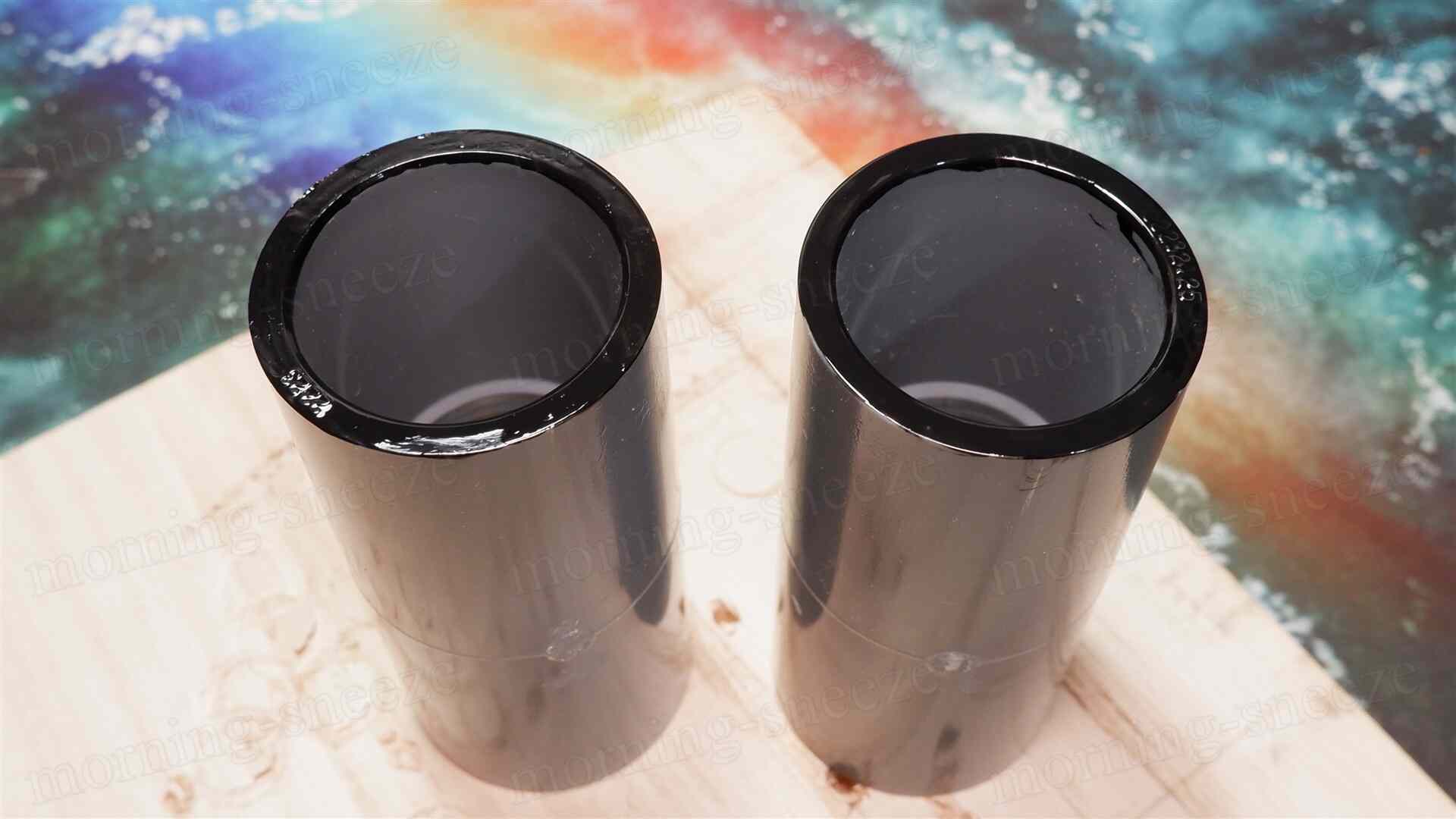

ホームセンターに行くと、塩ビの継手がちょうどよさそうだったので入手。

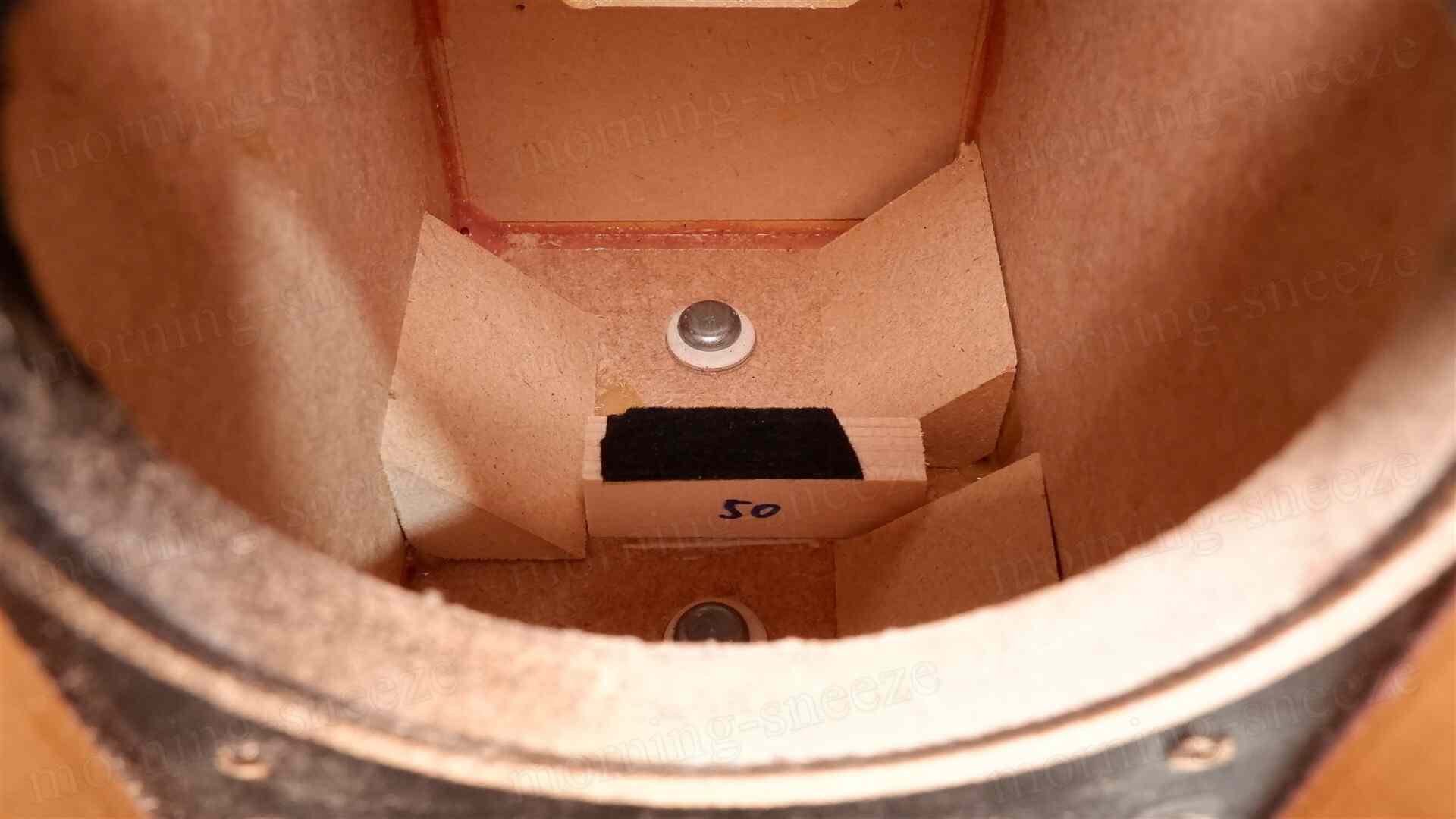

バッフルに40mm径の孔を開け、そこに継手を挿入する。接着の前に、継手の内側に薄いフェルトを張る。

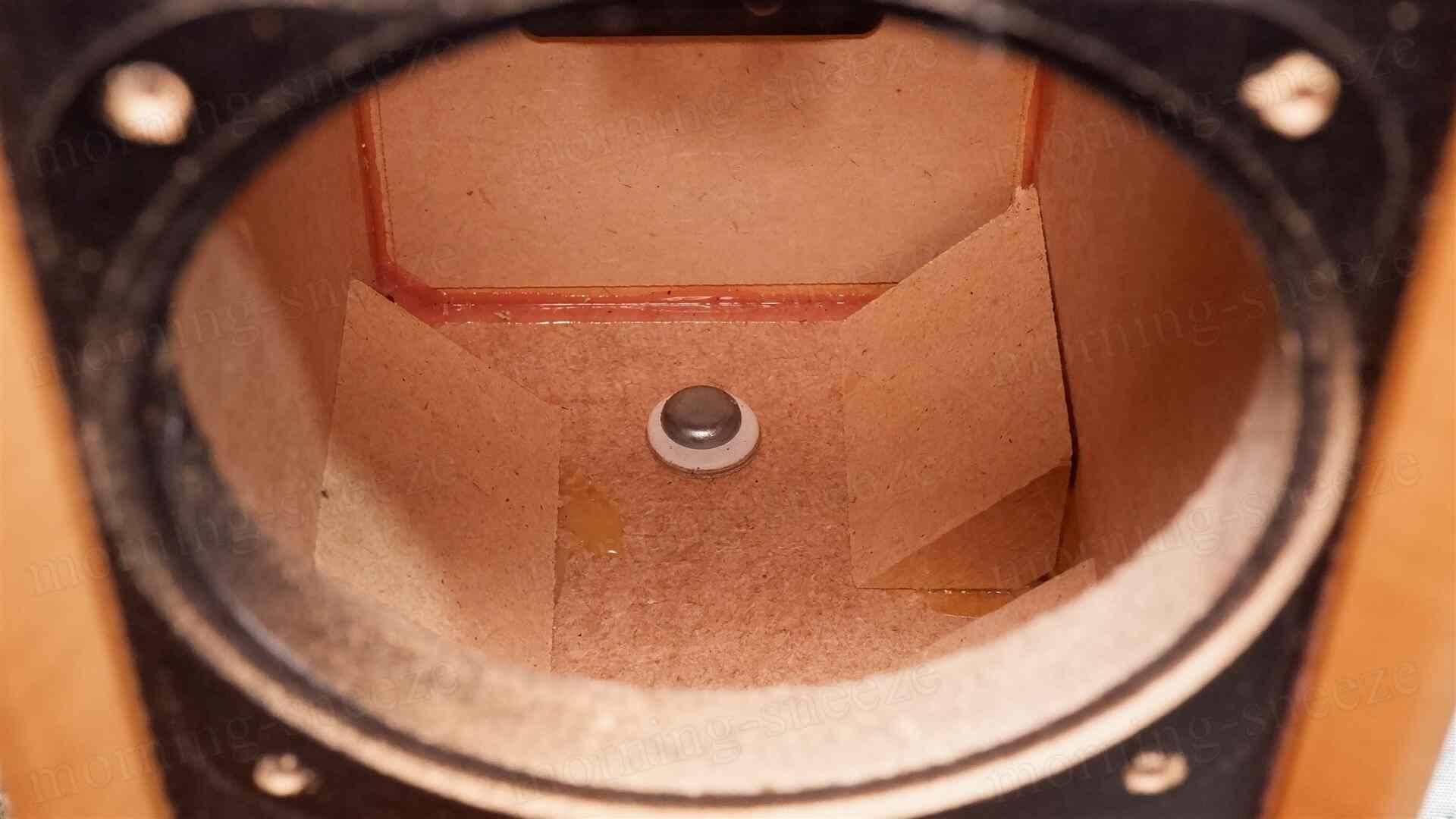

また、パイプを補助的に支持するための木片を、エンクロージャー内の底面に接着する。
継手の接着は2液性エポキシ接着剤を使用。
ひと晩置いて接着剤が固まったら、継手とバッフルに隙間が無いか確認。
ディバイディングネットワークの再構築

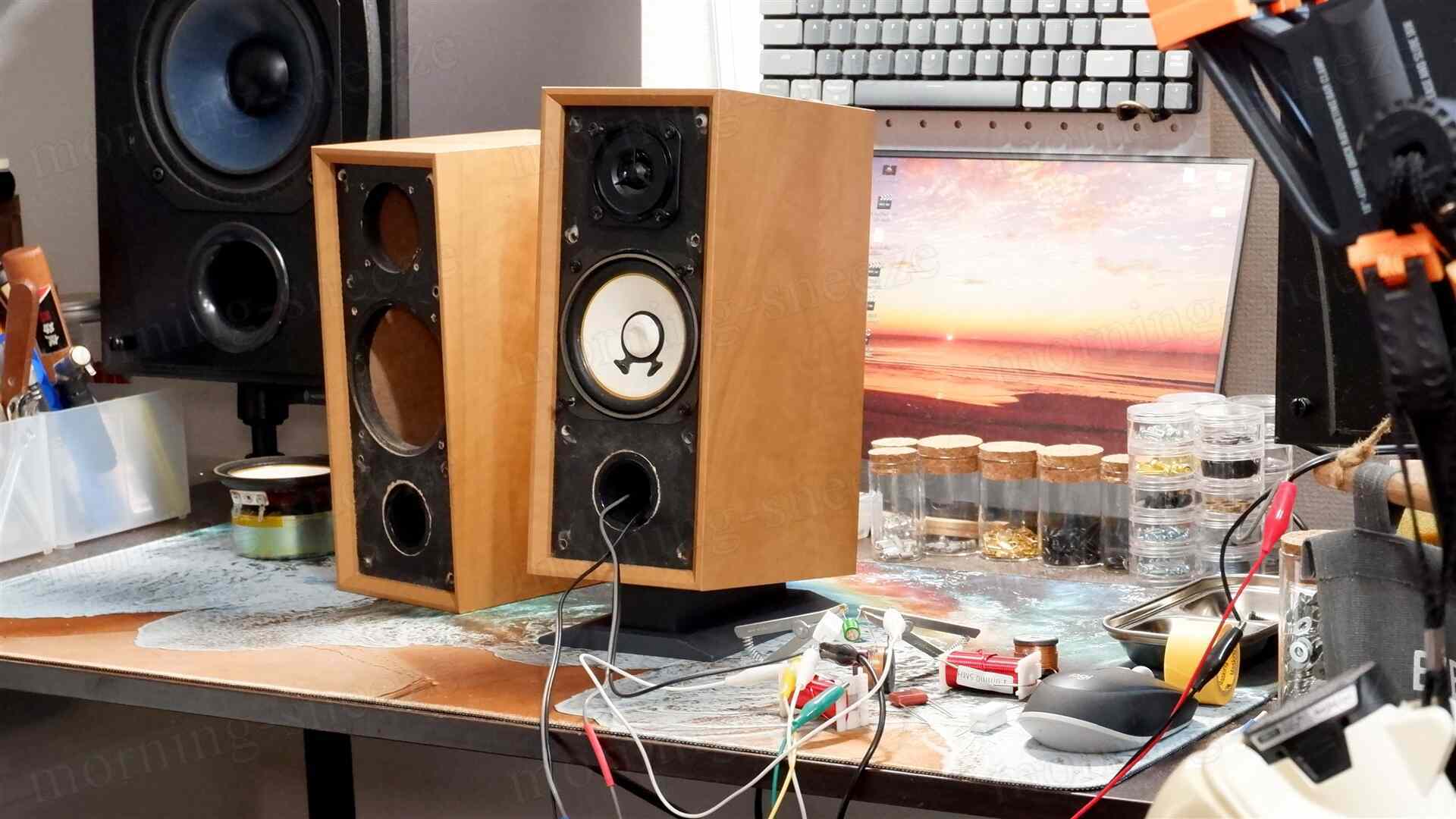

この状態でいったん組み上げ、信号回路の調整をする。

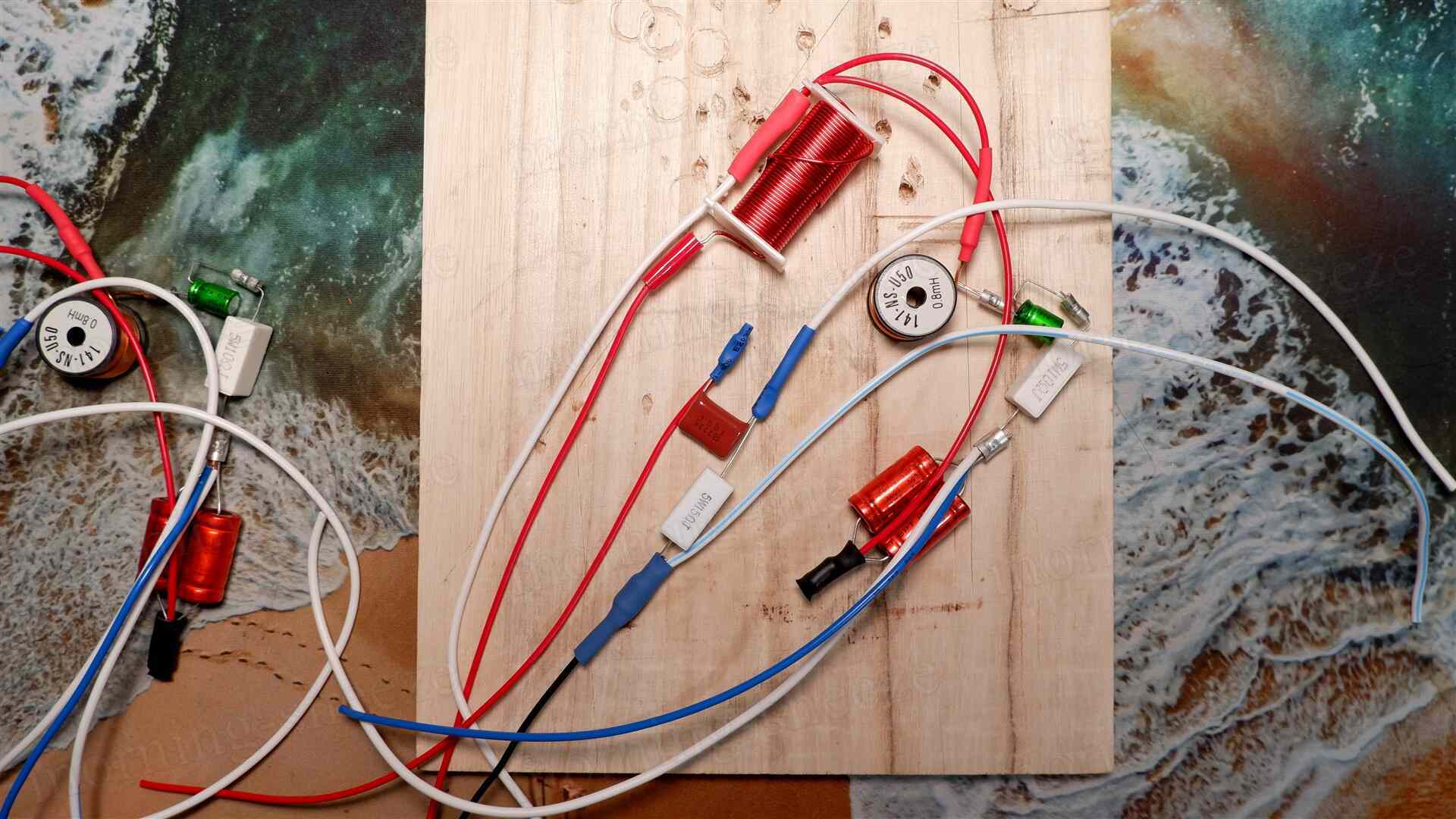

設計
ミッドバス側、直列の0.8mHのコイルは0.5mHに変更。このうしろに4.7μFのコンデンサを並列で付してシンプルな2次フィルターとするだけでも、周波数特性上は見た目のうえでは整ってしまうことがわかった。しかし反面、抑えられていた中音が出てきたことで、ややガヤガヤした音になる。ここはRLC直列回路をスピーカーに並列で設けて、中音の一帯を抑える。
この回路に用いられる0.8mHのコイルは、先に取り外した既存の流用。本当ならこの倍以上の大きいインダクタンスが欲しいのだけど、わざわざ購入したくないのでひとまずこれで。
ハイ側は、コンデンサーを1μFから2.2μFに増補。12dB/octや18dB/octにはせず、ここにドライバー並列で抵抗器を設けて、クロスオーバー周波数付近から下の出力を調節するのみとする。
なお、位相は正相接続に変更する。
固定

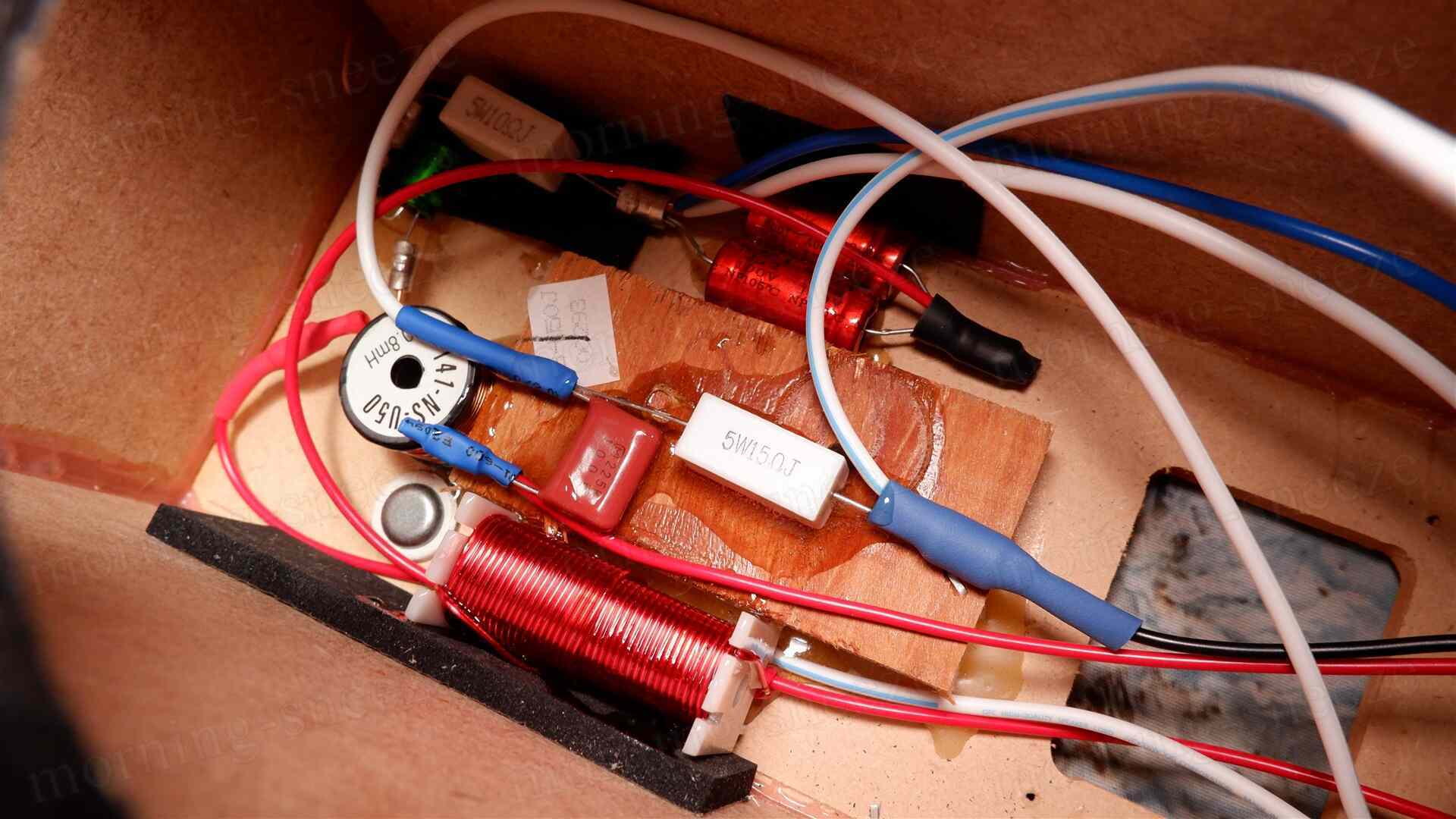

今回は、既存の架台も利用しながら、各パーツを筐体内に直接接着するかたちで回路を固定する。
ここも2液性エポキシ接着剤の出番。
コネクターの交換
ポストを固定するベースは、以前はオリジナルと同じようにネジ留めしていたけれど、ネジ孔部が割れないように厚めの板が必要なのと、見た目が野暮ったくなるので、最近はここでも接着剤を使って、完全に塞いでしまうようにしている。
吸音材の新設
手元にニードルフェルトが余っているので、筐体内の吸音材として利用する。
片方の側面に、やや撓ませるようにして固定。ただ、これは最後の音調時に、量を減らすことになる。
試聴
ひとまずここまでの進捗で組み上げて、しばらくリスニングをしてみる。すると、位相のズレの問題なのか、どうにもケロケロしている。聴けないこともないけど、あからさまなのはみっともないので、なんとかしたい。
センターキャップの交換
潰れた紙製センターキャップも交換。
同じようなものがリペアパーツとして売られていない。そもそも、白いキャップというものが全然見あたらない。和紙とエマルジョンで自作しようかと考えるも、ちょっと試してみたいことがあるので、既製品のキャップをアリエクで個人輸入。

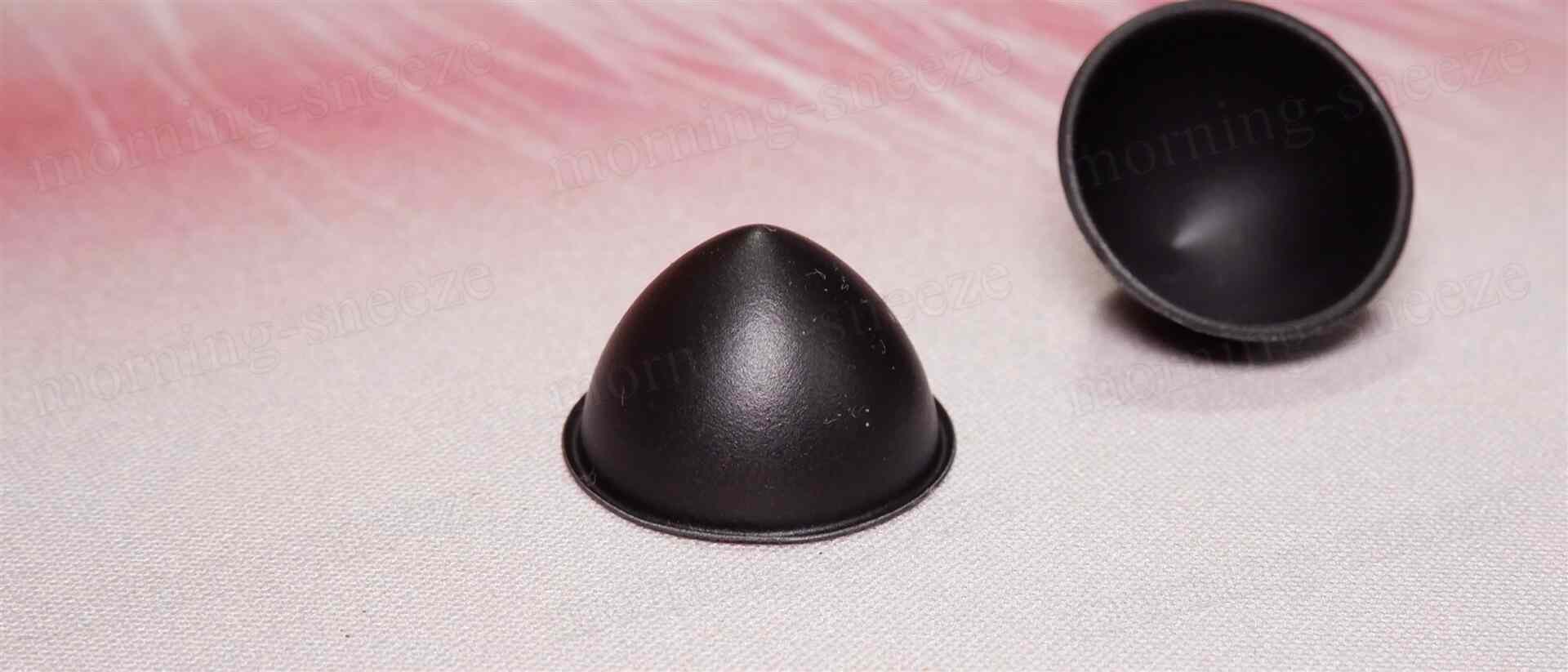

一般的なドーム型と、先端がとがっている砲弾型を購入。試しに砲弾型を付けてみて、ケロケロした音が解消されないかと期待。ちなみに樹脂製。色が真っ黒だけど、バッフルすべてがネットの下に隠れるこのスピーカーに限っては問題とならない。

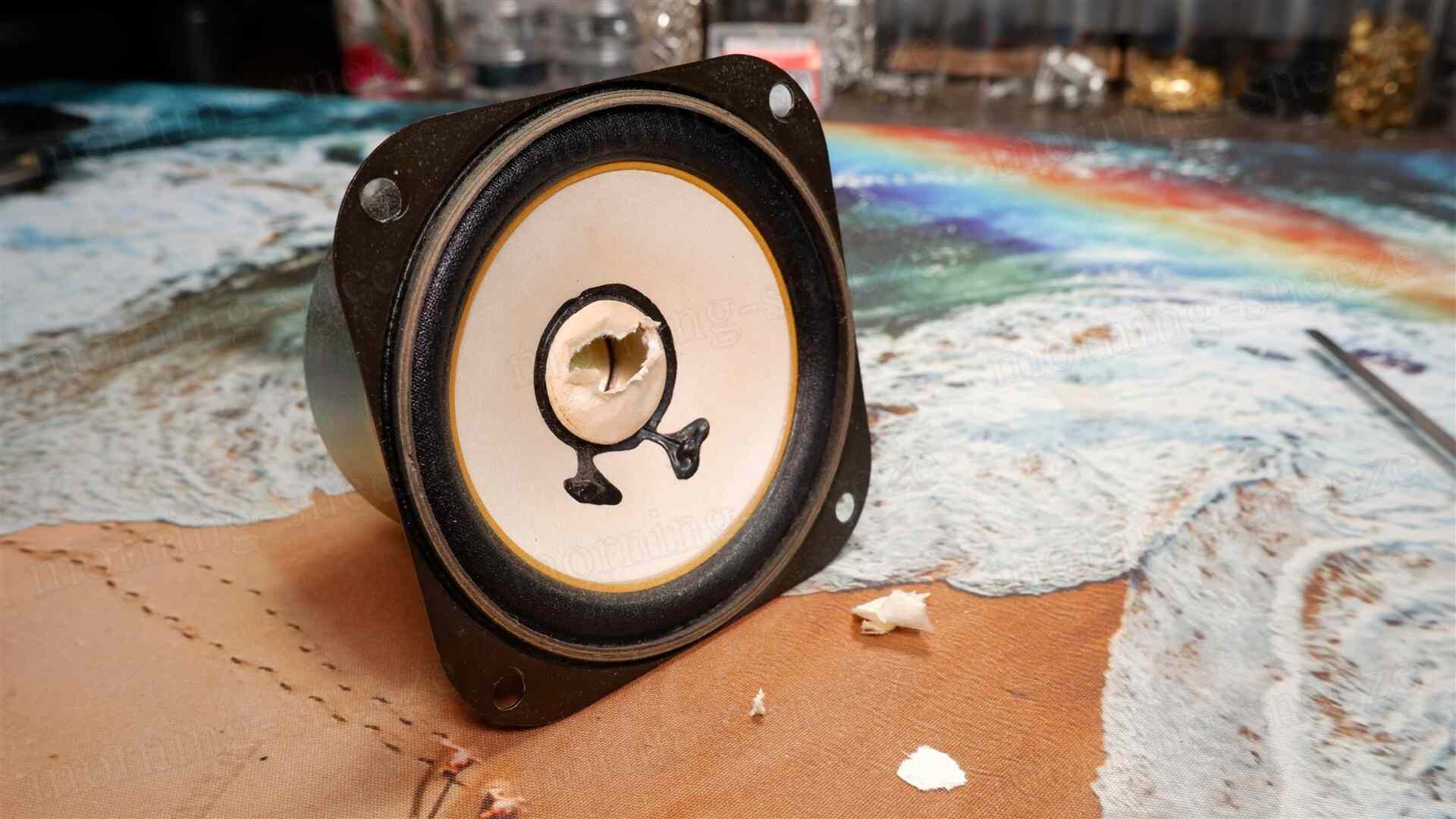

既存のキャップは、可能な限り撤去。その上に新しいキャップを被せるようにして接着する。

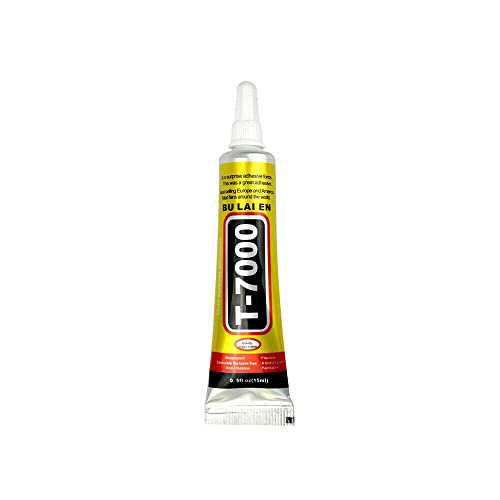

ここで使用する接着剤は、「T7000」というもの。
自分がよく使うB7000の仲間で、色が黒く、B7000よりも粘度が低い。個人的にはB7000の粘度が扱いやすいので、こちらはあまり出番が無い。今回は既存のキャップも黒い接着剤を使っていて、周辺に多少はみ出しても目立たないという理由でこちらを採用。
アンプから音を出してみて、キャップ由来のビビりが無いことを確認して、完成。
バッフルの微調整

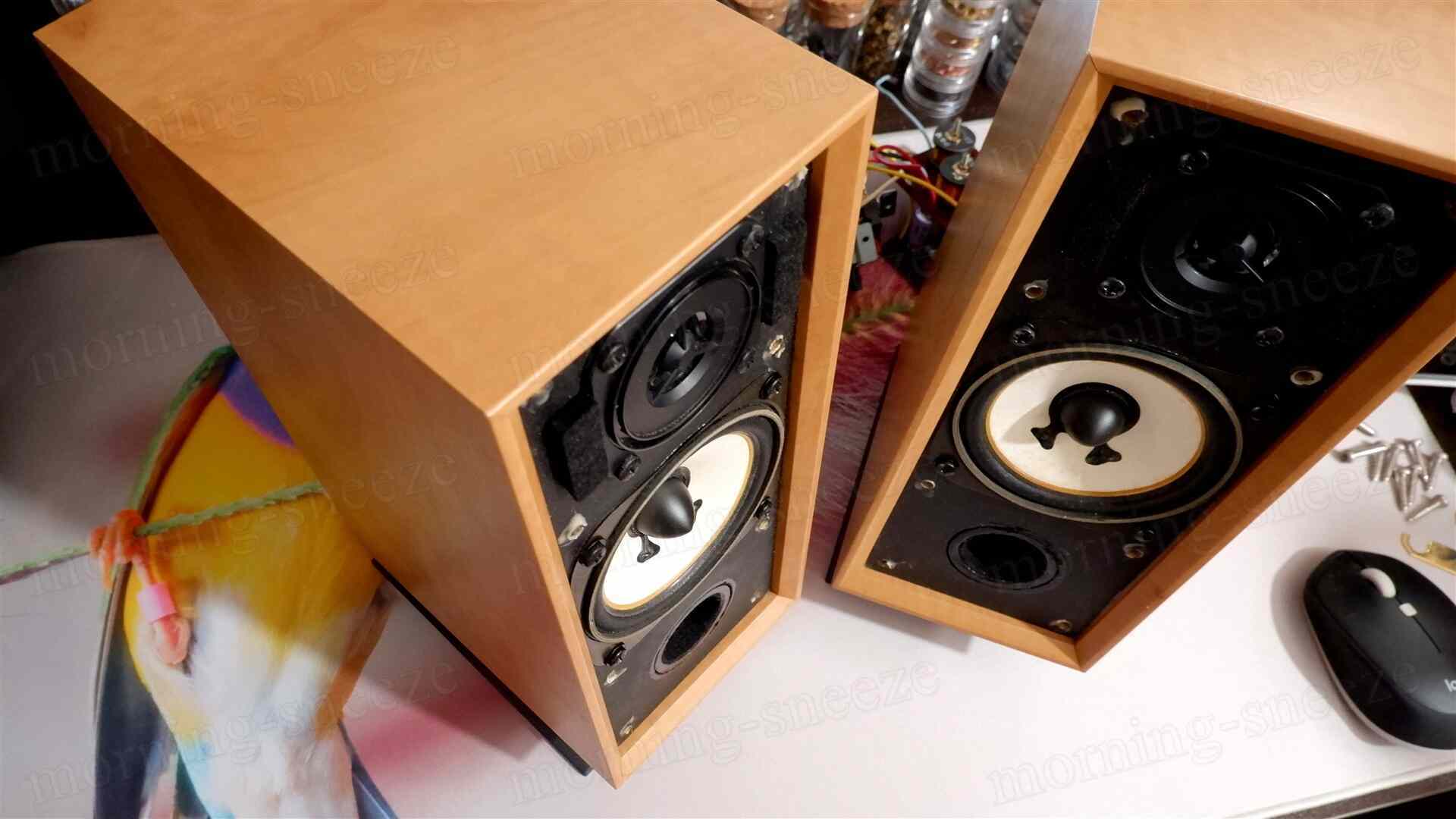

この砲弾型センターキャップの設置が、意外にも音に変調をもたらし、妙な音質がだいぶ改善された。こんなものでも聴感で変化がわかるものなんだな。

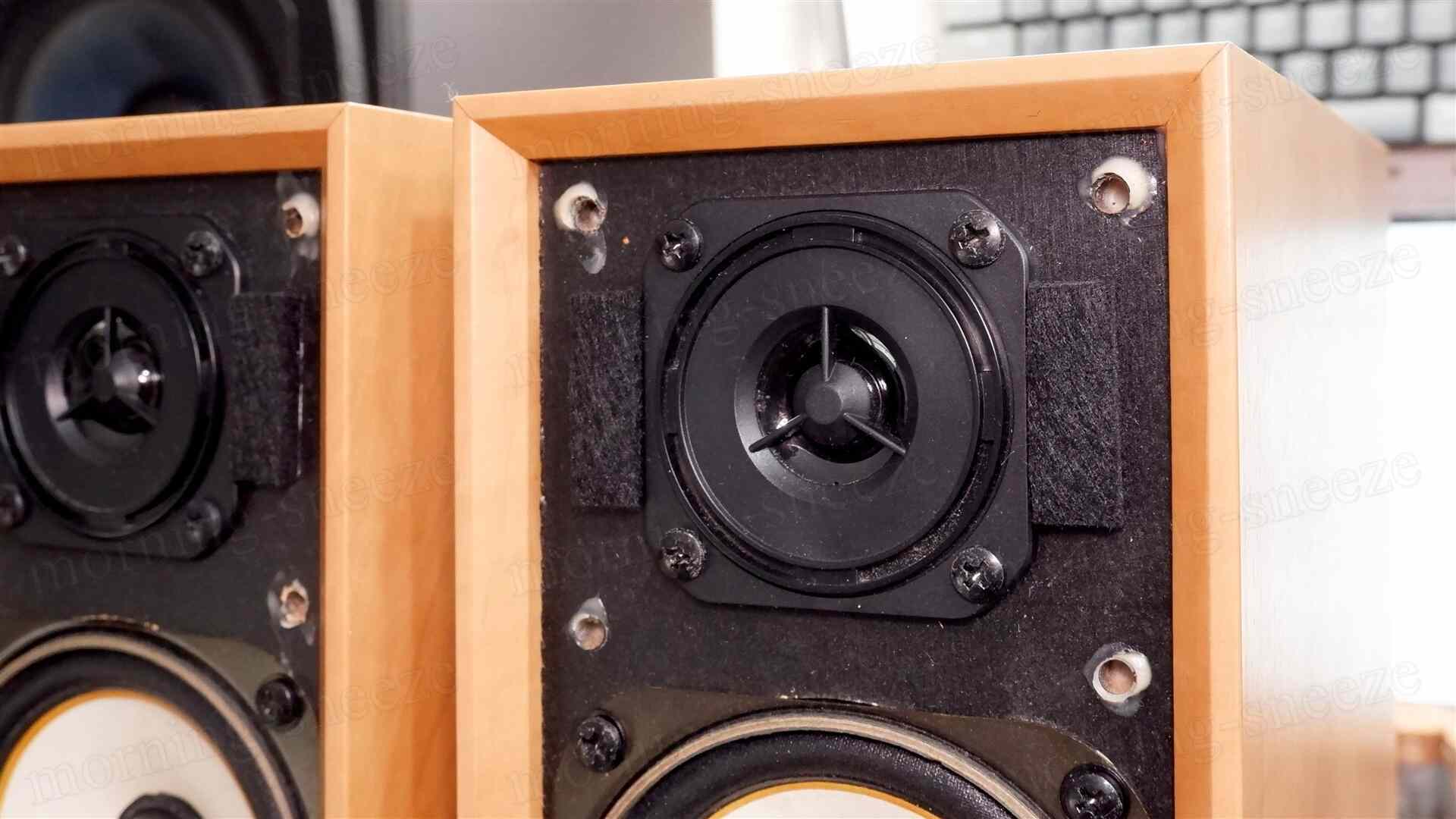

あとは、ツイーターの左右にフェルトシートを設けたりして、高音側の微調整を行う。
整備後の音

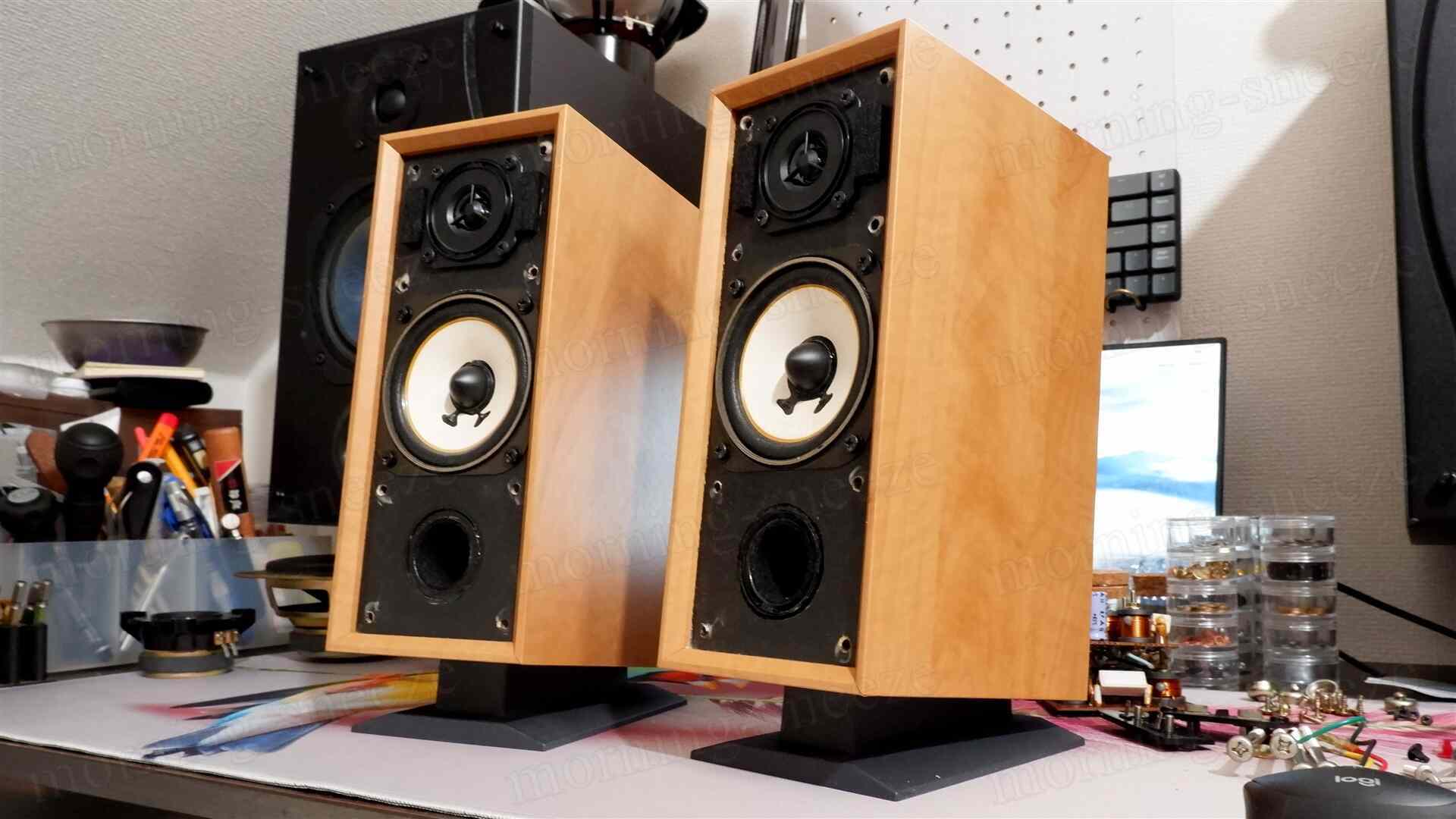

時間をかけただけあって、出音はおおむね満足。
ただ、バスレフ化のあとも低音があまり出てくれない。このコーン型スピーカーはあまりストロークしないタイプで、バスレフ向きではないのかもしれない。

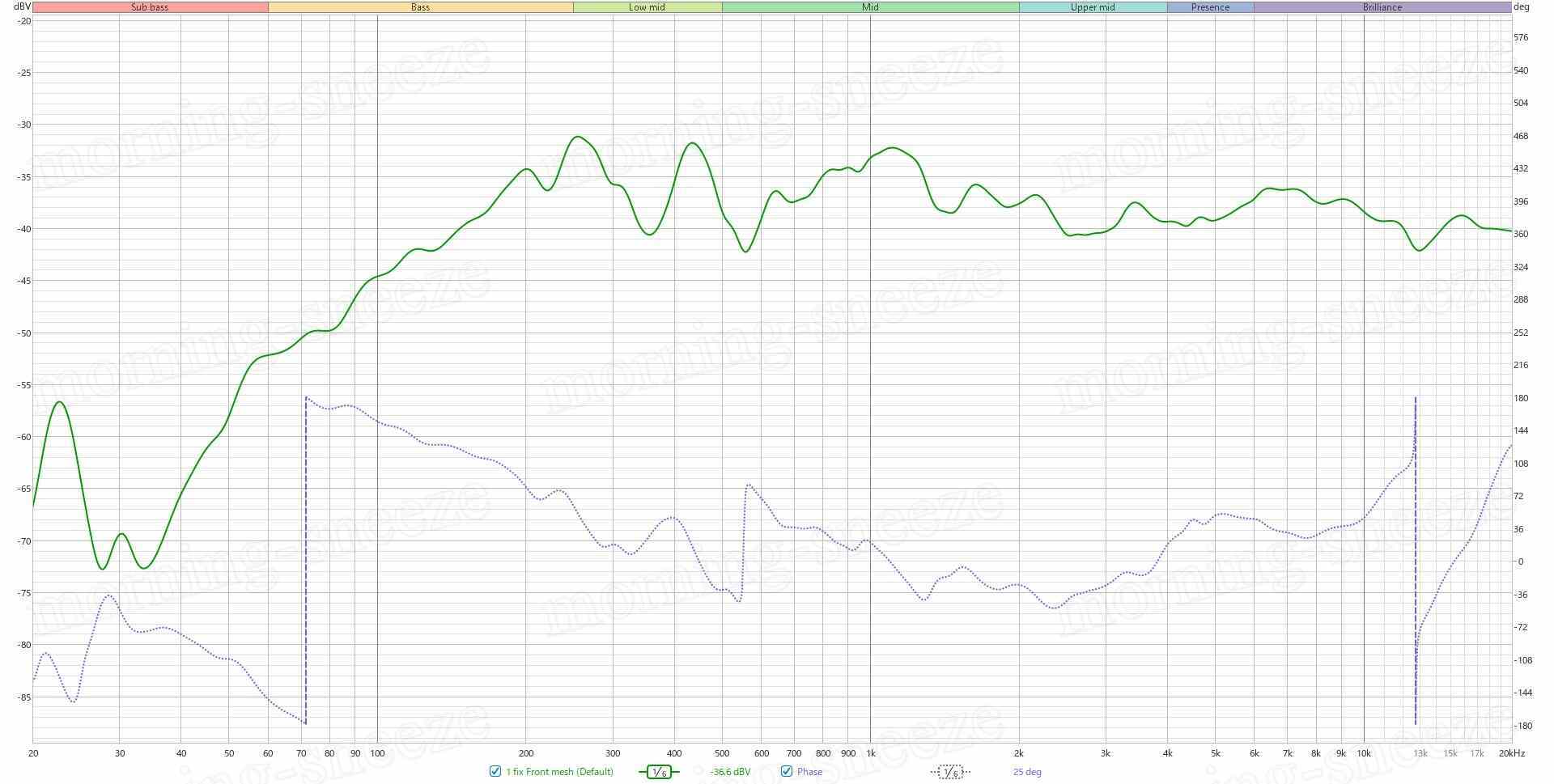

聴感と相違なく、バスレフ化しても低音域の増量はこの程度となった。
1kHz付近のふくらみは、RLC直列回路のコイルを流用品で妥協した結果。あるいは、コンデンサーを15μFにしてもよかったかも。
まとめ
既存のディバイディングネットワークは、おそらくなにも検討されず単にNS-10MMのものを置いているだけのように思える。
NS-10MMは、中音を抑えるのにコイルひとつで担ったがために、不要な部分まで削られて音がこもっている。同じようなドライバーを有する新製品にもそのまま採用してしまったということは、要するに、音質に関する評価をされていないのではなかろうか。およそ1年半後に登場することになるNS-10MMTでは改善されているものの、残念でならない。
整備では、砲弾型のキャップの音への影響が、それなりにある可能性を見た。今後別の機種でも採用する機会があれば確認しておきたい。
このスピーカーでやりたいことはやったな、という感じ。妙に気に入ってしまったので、しばらく据えていることにする。
終。
