Soundcraft（サウンドクラフト）の「Spirit Absolute 2」というスピーカーを手に入れたけれど、いろいろ様子がおかしかったので、その修正を試みた所感。
※ この記事は、前後編の後編にあたるものです。
※ 前編は下記より↓
整備
ツイーターの修理を心理的に避けたがる理由は、いろいろやっても原因が掴めず、最後には互換品を見つけてきて交換したら復旧した、みたいなことになりがちだから。オリジナルのパーツをそのまま保ちながらの修繕が、自分の技術ではできない。だから新しいもので似たような雰囲気にしようとなるのだけど、それもまた手間なのだ。
既存ユニットの修繕
ひとまず既存のツイーターユニットを弄ってみる。
ギャップ内の磁性流体とドーム内にあるウレタン製の吸音材を、それぞれ新しくするところから始める。
磁性流体の引換え

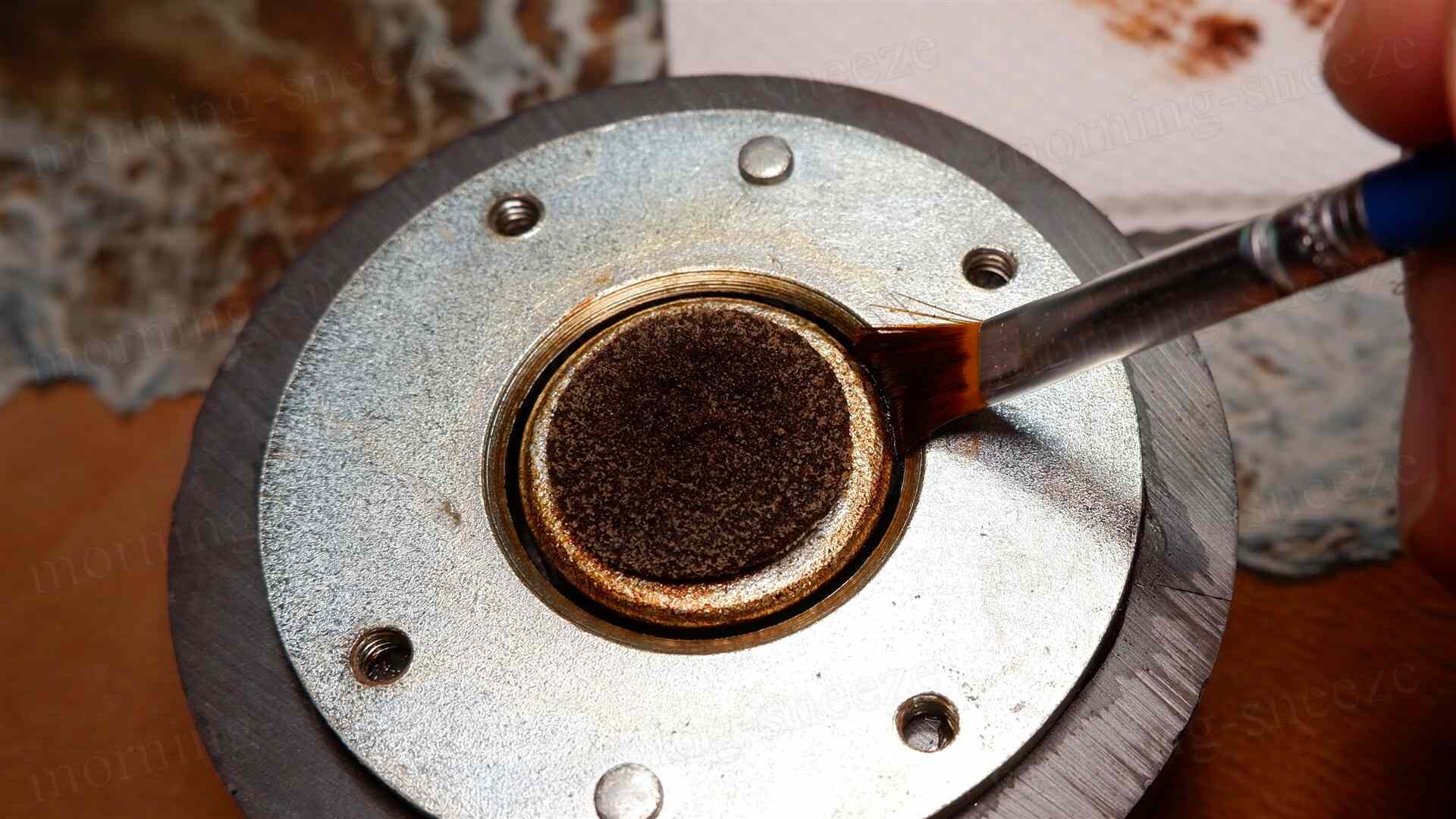

既存の磁性流体は、ギャップに筆を差し入れて掻き出す。
磁性流体は先の細いもので数滴を垂らすだけ。
吸音材の張替え
新しい吸音材はいつものように、100均ショップで売っている手芸用のフェルトを小さく切り出したものを使う。ただし、今回はその固定方法をいつもと違う方法で試してみる。

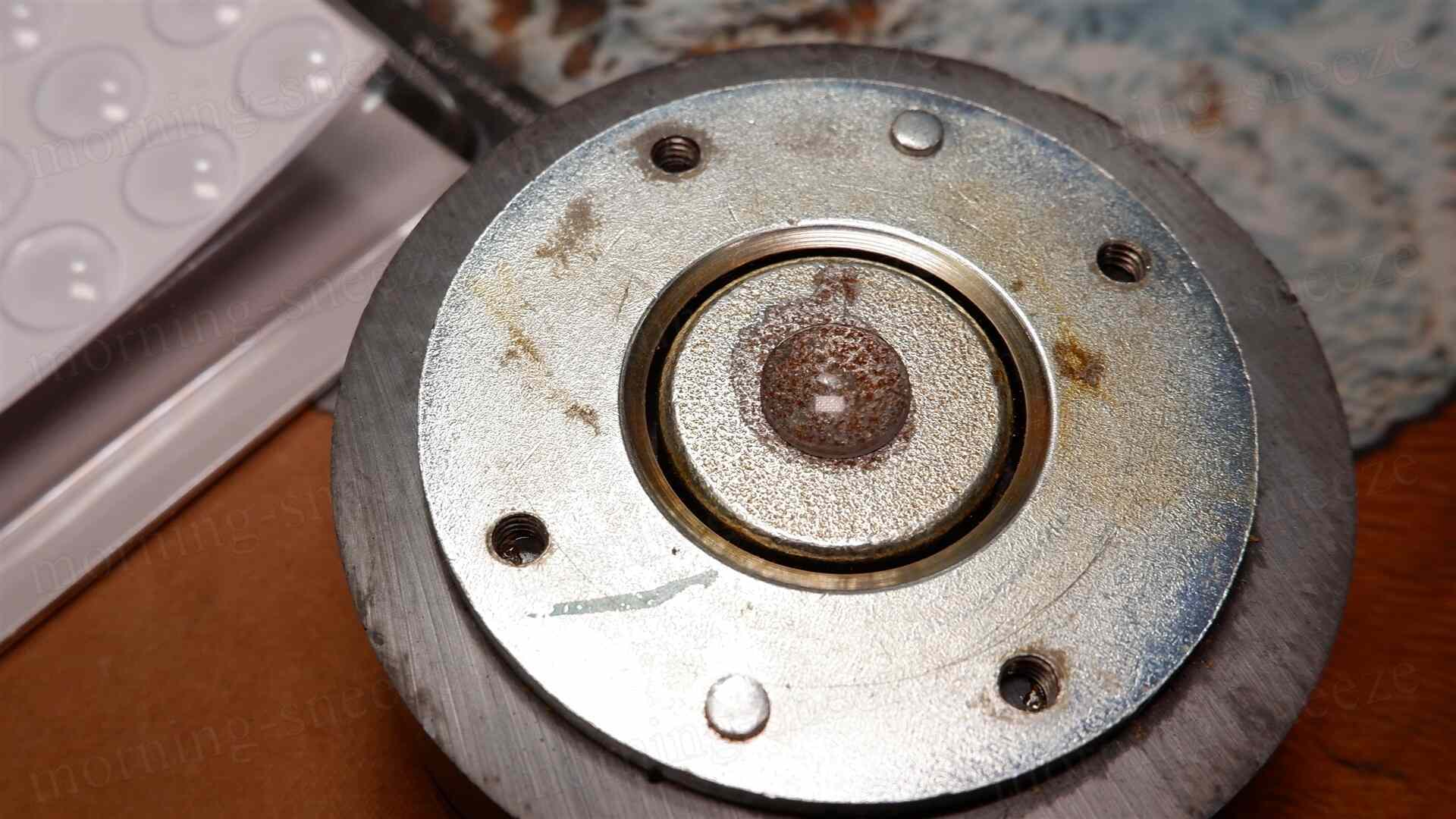

100均やホームセンターなどで手に入る、樹脂製ドーム型の戸当たりクッションを貼る。

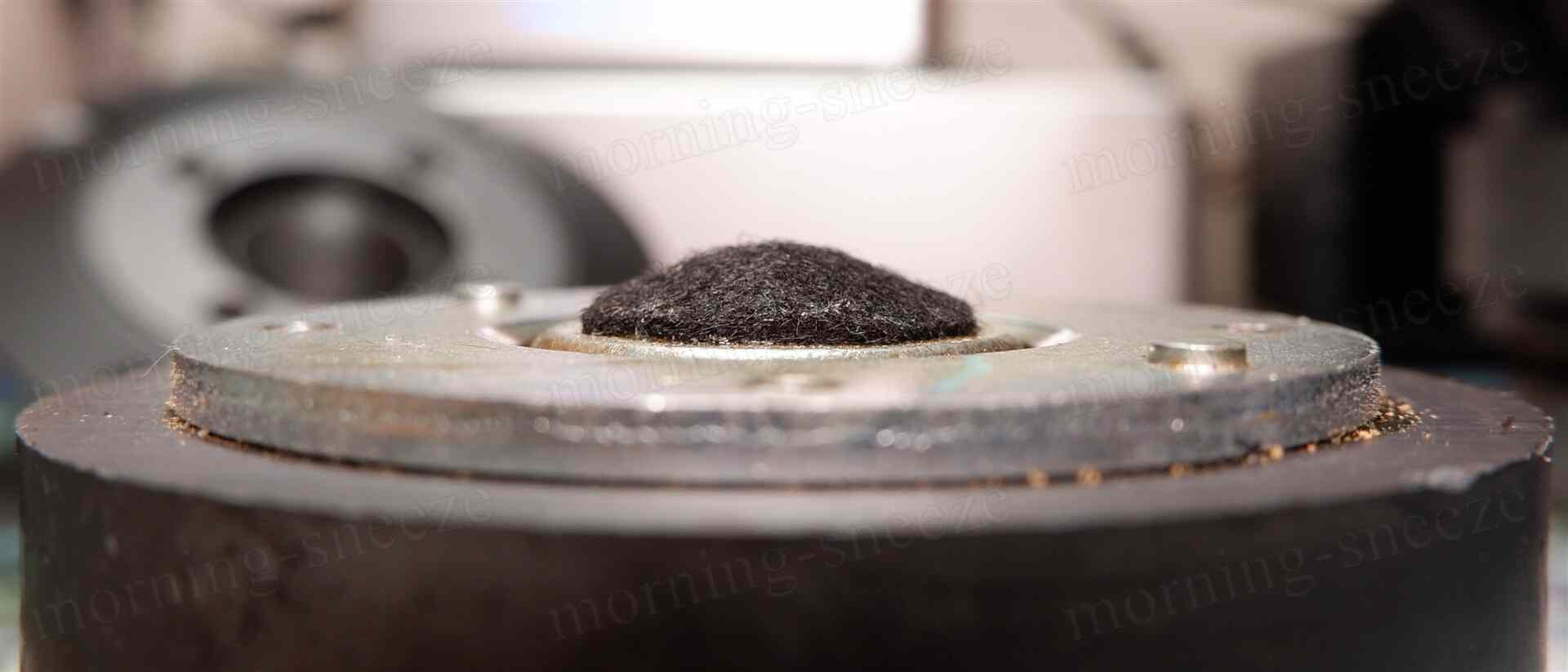

このクッションはクッション自体についている粘着ではそのうち剥がれるので、エポキシ接着剤を少量塗って固める。その上にフェルトを被せるようにして接着する。こうすることで、やや中心が盛り上がったドーム型にすることができる。
振動板の洗浄

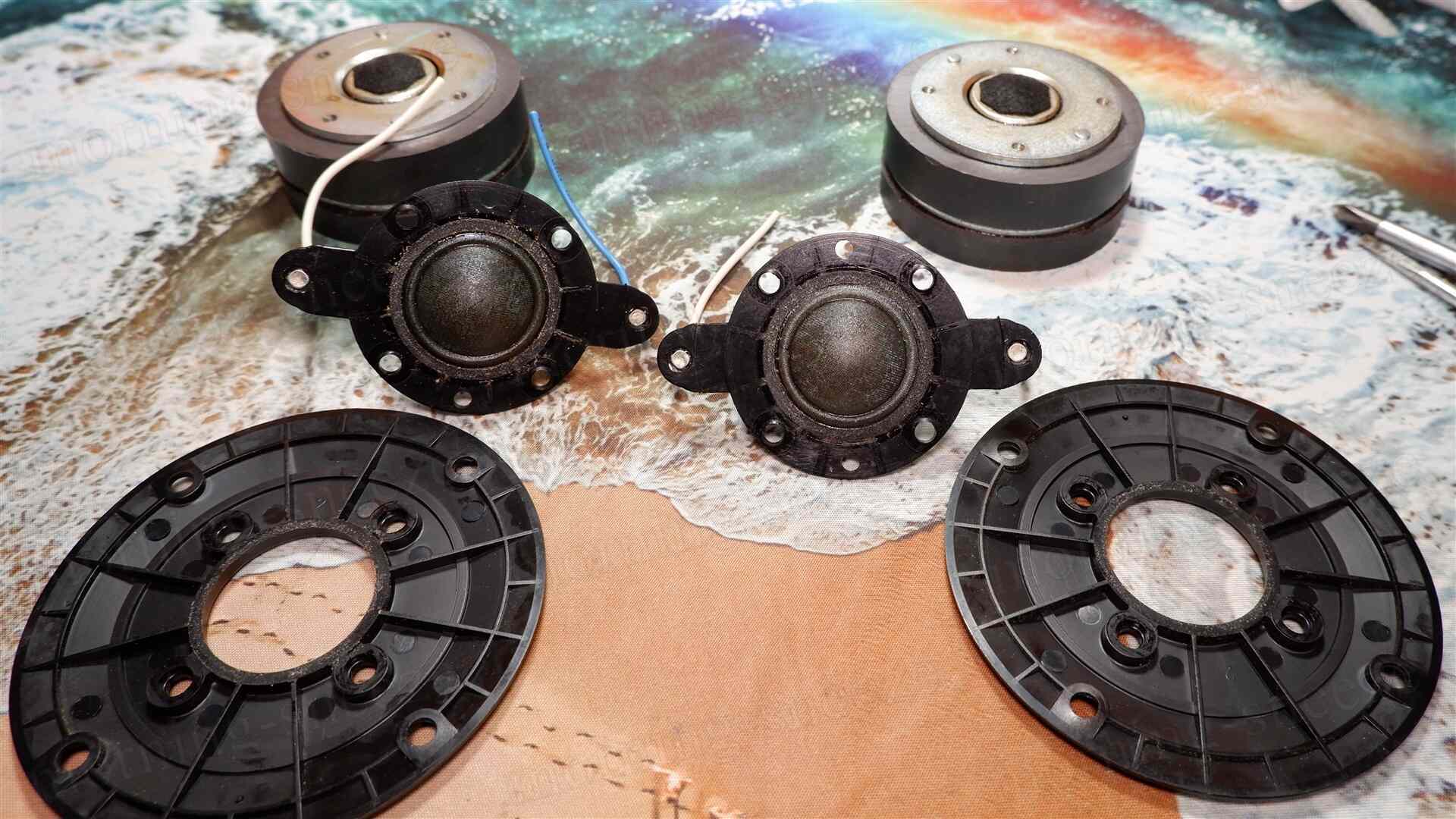

振動板のほうは、さまざまな付着物を取り除くために弱アルカリ洗剤でプレートごと丸洗いする。こちらも先ほどのような使い捨てるつもりの筆や歯ブラシなどを使う。チマチマやっていても埒が明かないので、豪放磊落に行く。
この状態でいったん組み上げて出音を確認。
音の確認
しかし、音の差は変わっていない。
ひとつのフェライトマグネットにふたつのボイスコイルを交互に乗せ換えてみると音が変わる。ということは、問題はダイヤフラム側にあるようだ。
ただ、目視ではなにが異常なのかわからない。ボビンと振動板の接着が切れているわけでもない。もちろん、コイルに導通もある。抵抗値も両者同じくらいだし。
コーティング
ダメ元で、油性ウレタンニスをドームに塗ってウレタン被膜を作ってみる。もとはなにかコーティングされていたのではないか、という考え。
ニスが硬化するまで丸一日静置する。被膜は作れたものの、これも変わらないどころか、重くなったためか音が鈍くなってしまった。
ここで降参。AliExpressで適当なクロス製のリペア用ボイスコイルを探して、発注する。

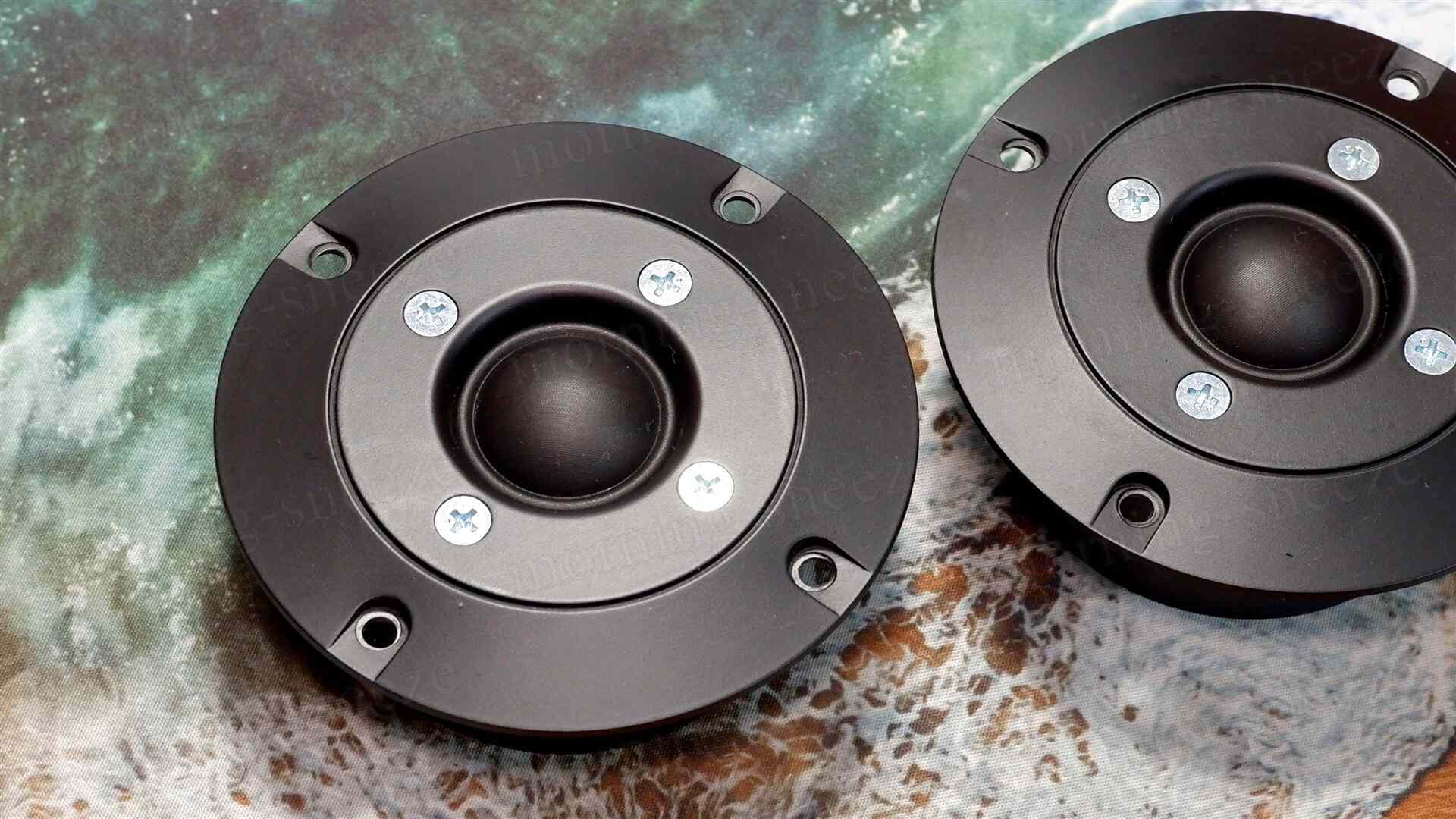

また、それもうまくいかなかった場合の代替策として、ネオジウムマグネットを使った小型ツイーターユニットも発注。前面プレートだけ再利用して、ツイーター本体を丸ごと交換してしまう算段である。
エンクロージャー仕上げの調整
ツイーターのボイスコイルが届くまでのあいだ、別のことをする。
前面バッフルの仕上げは、新しくPVCシートを貼るのは非常に手間のため、塗装してしまうことにする。その前に、全体的に汚れているので、可能な限り洗浄する。
洗剤は5倍希釈のシンプルグリーン。筐体の各面を数回に分けてウエスで擦り、最後は水拭き。

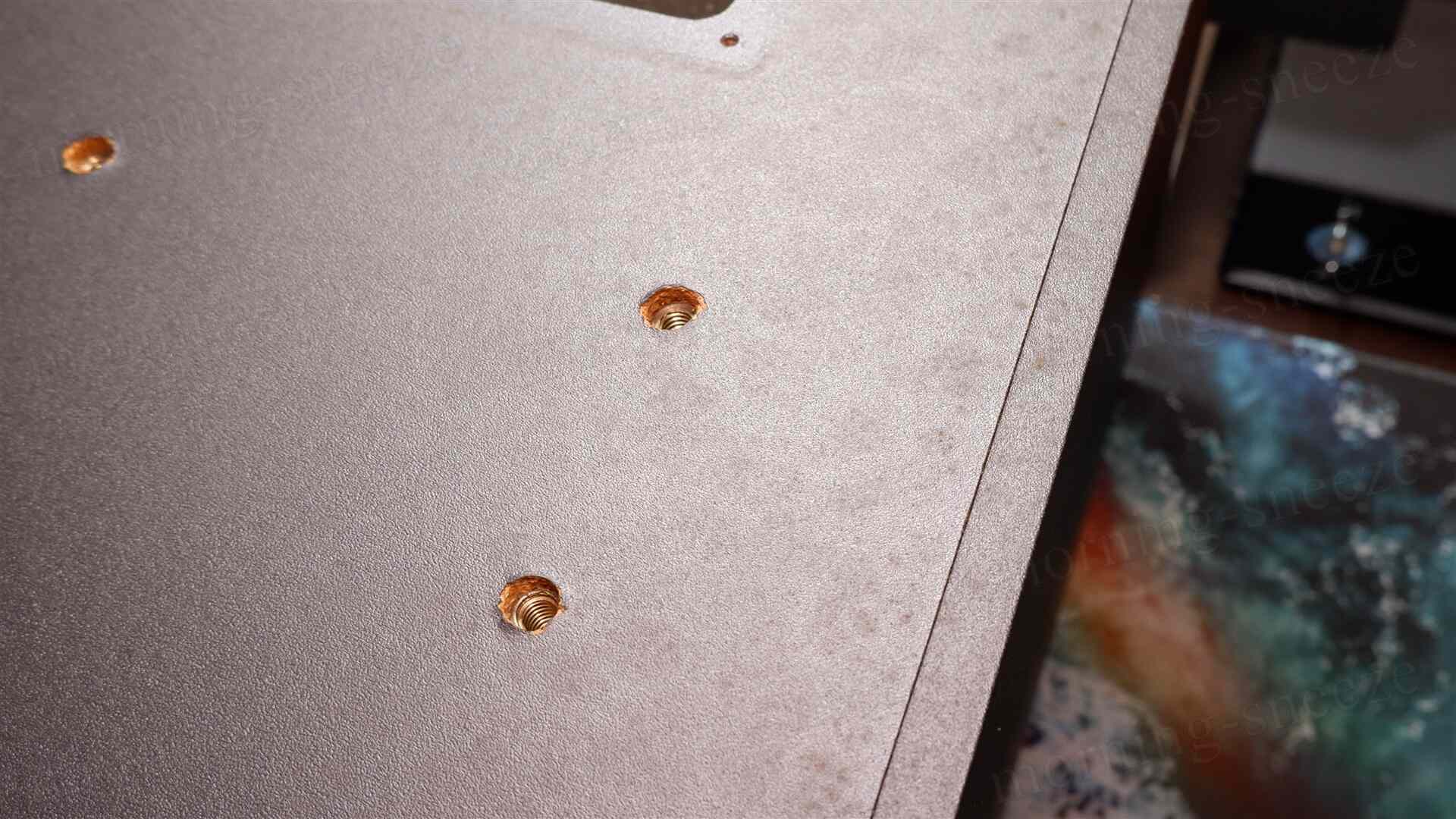

バッフルは、表層を拭いたあと、凹凸がある部分にパテを擦りこむ。硬化したら、全体的に軽く研磨。

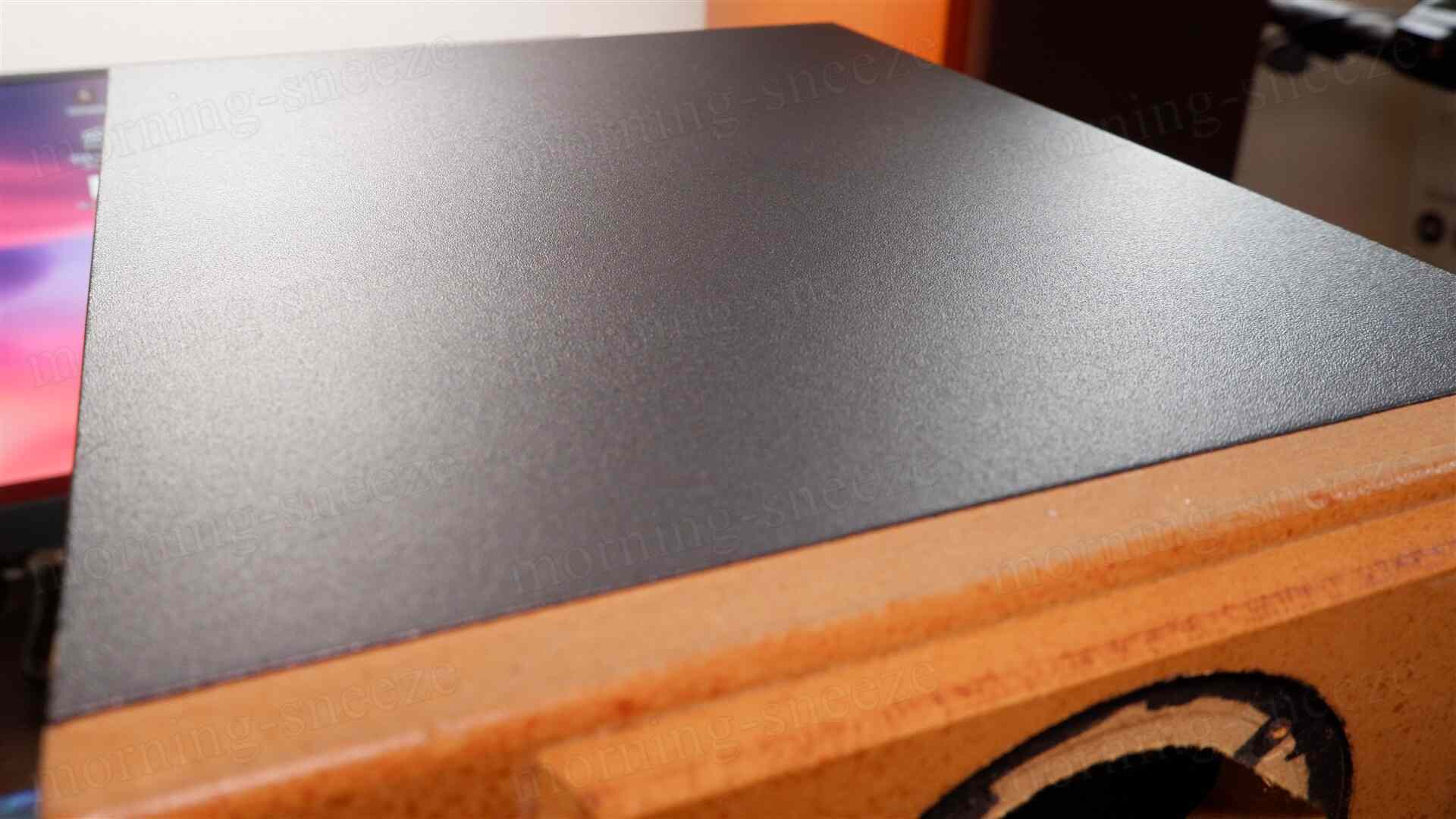

あとは、キャビネット部をマスキングして手持ちの余っているマットブラックのアクリルラッカーを吹きつける。
リングパーツの新調
変形してしまっている樹脂製のリング状のパーツは、せっかく新しくするならコーンの色に合わせてしまおうということで、良さげな質感の厚紙を探しに世界堂へ。
製品名を失念してしまったけれど、ややメタリックな輝きのあるブルーブラックが、マットブラックと合わせると意外と落ち着いて見えるので、採用。

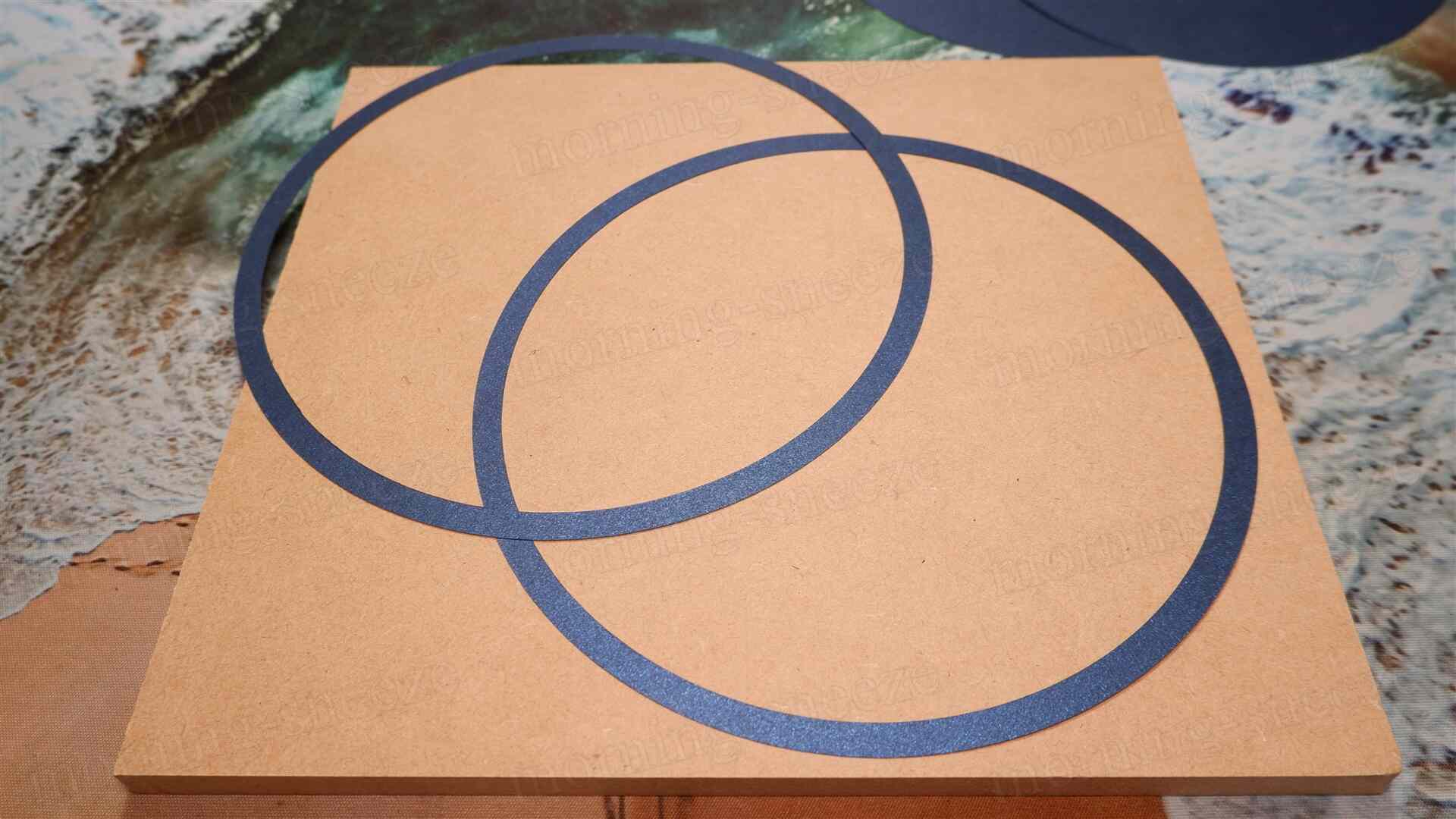

これをコンパスカッターを使ってリング状に切り出し、ウーファーに接着する。
新ボイスコイルの搭載
入手

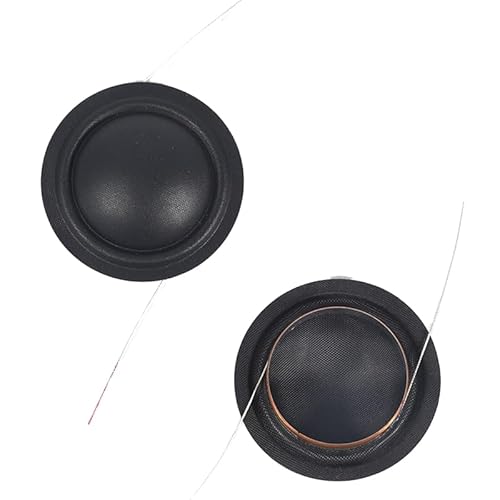

普段の傾向からして一週間くらいで手元に届くだろうと想定していたアリエク個人輸入のツイーター用ボイスコイルは、三週間待っても海を渡ってこない。たまたまアマゾンでもそれっぽいものがあるので試しに購入したところ、こちらが先に到着する始末。
これでようやく作業再開。しかし、最後に作業してから四週間近く経っており、当時の自分がなにをしようとしていたか記憶が朧気になっている。
たしか、バラしたツイーターを組み上げて音が出れば完成でいいんだったかな？ ほかにすることあったっけ……？
型枠の加工
幸い、マグネット側のギャップとコイルの径がピッタリ合い、音もしっかり出るので、これを採用することにする。
オリジナルとはリード線の付け根の位置が若干異なるため、平形端子のタブまでのルートを新たに設けなければならない。ドーム型ダイヤフラムが乗る樹脂製の型枠の表層に薄い溝を掘る。
先にリード線を端子にはんだ付けする。アンプに繋いで音を出しながら芯を決めて、接着剤で最外周を固定する。ここの接着剤はなにが良いのかまだ決めかねているけれど、とりあえずB7000を使う。
ネジの隠蔽
音を出してみると、交換前とは全然異なることが、測定せずとも判る。バックアップとして購入していたネオジウムマグネットのツイーターユニットは不要となった。
ウーファーのリングの製作で使用した厚紙が余っているので、それを利用してツイーターのネジ頭の目隠しを作る。
コネクターユニットの再固定
ツイーターと同じように、背面のコネクターユニットの固定用ネジも、ポジドライブを廃止。
ポスト短絡用のケーブルを新たに製作する。
コネクターユニットの余剰スペースが狭く、端子にYラグを選択すると細めのケーブルしか使えない。このスピーカーにはケーブルではなく、真ちゅう製の棒を挟みこむかたちでもよかったかもしれない。
整備後の音
なんか、もう少し弄りたい部分があった気がするけど、思い出せないのでこれで完成とする。

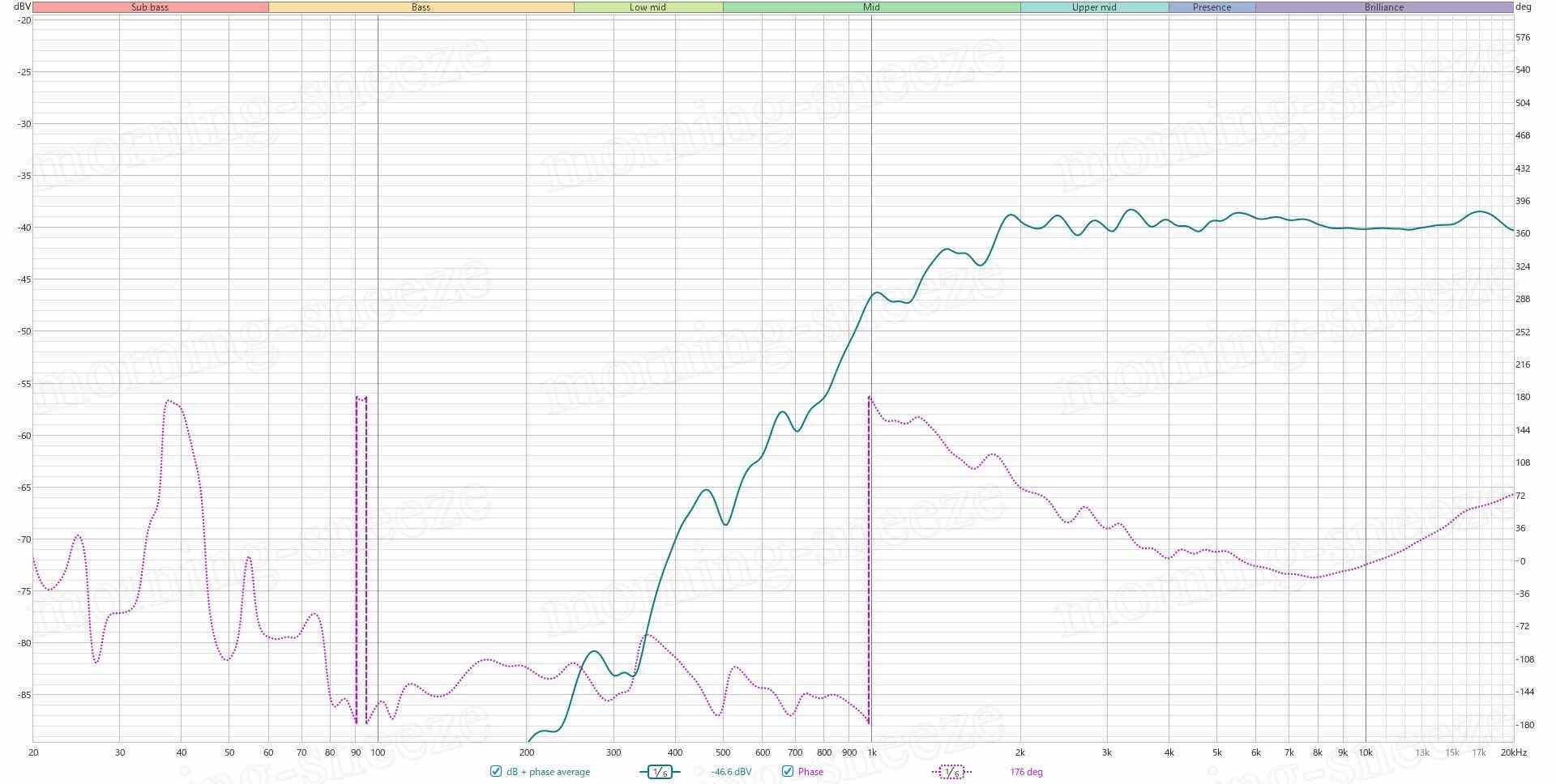

測定結果から。
なんてことはない。見たままである。
入手時の音は、ツイーターのダイヤフラムの不具合によって、本来の性能とはかけ離れていたわけだ。ツイーター単独の音も、先に見たデータシートと似通った雰囲気になっている。起伏がかなり小さい点で良質なものといえるだろう。
材質が似ているとはいえ、ツイーターの振動板が変更となっているので、HPFを調整する必要があるかの判断は必要である。しかし、聴感上も測定値も、そのままオリジナルを流用してもいいだろうという結論になった。
それとは別に、大音量での再生の場合は、中音域の音を削ぎ切れていない影響で少しひずんでしまうところがあるのも確か。コイルを追加して-12dB/octでしっかり濾波してやるほうが、ドライバーの寿命が延びる気もする。
まとめ
聴きこむのはこれからだ。引き取り手が現れないかぎり、しばらくは作業スペースに置いて、いろいろな音源を鳴らしてもらうことにする。
今回の件で、"MADE IN FRANCE"の印字があるドライバーは要注意、という意識を持とうとなった。音は良いのかもしれないけれど、思い返せば、くたびれている個体に出会う頻度が多い。
リペア用として売られているドライバーユニット単品を購入すれば簡単で間違いないのだろうけど、個人輸入が基本でトータルでかなり高くつくから、「これ買うくらいなら別の新品のスピーカー買うわ」となるし。
今後も、どうも様子がおかしいとなった場合は修理の方向で整備することになるんだろうな。で、それでダメなら、リペア品ではなく別の新しいドライバーに載せ替える。
終。
